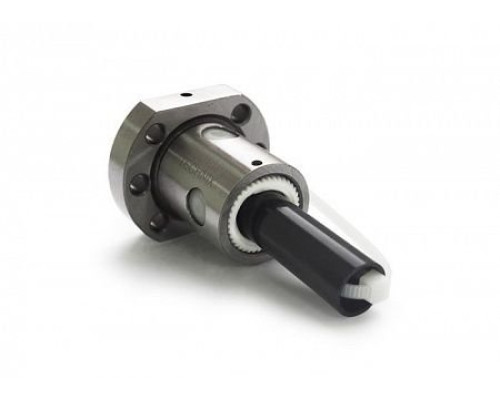

Гайка ШВП SFU2505 TECHNIX

Гайка ШВП SFU2505 TECHNIX - гайка ШВП TECHNIX серии SFU2505

Гайка ШВП SFU2505 TECHNIX - одинарная гайка шарико-винтовой передачи TECHNIX серии SFU для построения линейного привода. Гайка является рабочей частью ШВП: при вращении совместимого винта шарики перемещаются по профилированным дорожкам качения, а гайка совершает осевое перемещение. Такая кинематическая схема применяется в станках с ЧПУ, линейных модулях, портальных механизмах и автоматизированных осях, где требуется преобразование вращения привода в контролируемую линейную подачу.

Для конкретного исполнения SFU2505 основными параметрами совместимости являются диаметр ответного винта 25 мм, шаг 5 мм и R, правое направление резьбы. Сочетание этих параметров определяет геометрию и кинематику винтовой пары. Серия SFU у TECHNIX представляет собой стандартный ряд одинарных гаек с различными сочетаниями диаметра и шага винта; для серии заявляется класс точности C7.

Назначение и принцип работы

В готовом приводе гайка устанавливается на соответствующий винт ШВП и соединяется с перемещаемой частью механизма. При вращении винта шарики циркулируют между винтом и гайкой, передавая осевую силу через контакт качения. В результате вращательное движение преобразуется в поступательное перемещение гайки.

Такая схема позволяет использовать ШВП для подачи и позиционирования рабочих органов, столов, кареток и портальных узлов. При этом гайка должна работать именно с совместимым винтом: совпадения только по внешнему виду недостаточно. Диаметр, шаг и направление резьбы должны соответствовать выбранной паре.

Особенности конкретного исполнения

Для модели SFU2505 диаметр винта составляет 25 мм, а шаг - 5 мм. Такой шаг дает сравнительно небольшое перемещение за оборот и подходит для механизмов подачи, где важны контролируемое перемещение и умеренная линейная скорость при заданных оборотах. Направление резьбы указано как R, правое, поэтому ответный винт при подборе должен иметь соответствующее исполнение.

Диаметр шариков в этой позиции составляет 3,175 мм. Это внутренний параметр рабочей геометрии гайки, который определяет условия контакта шариков с дорожками качения. При ремонте или замене не следует самостоятельно изменять размер тел качения: корректным способом идентификации является подбор полного исполнения гайки и совместимого винта.

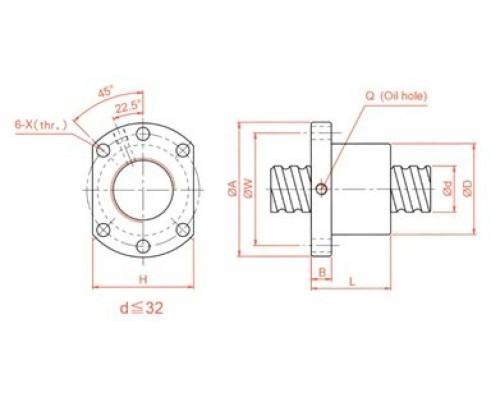

Наружный диаметр корпуса гайки составляет 40 мм, длина корпуса - 43 мм. Эти значения важны уже на этапе механической компоновки: даже при совпадении диаметра и шага винта новая гайка должна физически помещаться в узле и обеспечивать предусмотренное конструкцией крепление.

Как шаг влияет на кинематику

Шаг 5 мм определяет теоретическое осевое перемещение за один оборот винта. В предварительном расчете линейная скорость определяется зависимостью v = P x n, где P - шаг, а n - частота вращения. Поэтому при одинаковых оборотах вариант с большим шагом дает большую линейную подачу.

Изменение шага нельзя считать простой заменой детали. Если вместо исходной гайки устанавливается исполнение с другим шагом, меняется передаточное отношение между вращением двигателя и перемещением оси. Это влияет на максимальную скорость, требования к приводу и настройки системы управления. Для ремонтной замены предпочтительно сохранять исходный типоразмер винтовой пары.

Нагрузочные характеристики

В исходных данных для этой позиции указаны динамическая нагрузка 10600 и статическая нагрузка 22100. Эти значения относятся к конкретному исполнению и должны использоваться как исходные параметры при технической оценке ШВП.

Указанная статическая нагрузка численно выше динамической примерно в 2.1 раза. Эти значения нельзя использовать как единственный критерий выбора: при проектировании дополнительно учитываются режим движения, длительность цикла, скорость, ускорения и фактическое распределение нагрузки.

При реальном расчете ресурса одной номинальной характеристики C недостаточно. Необходимо учитывать фактическую осевую нагрузку, режим движения, ускорения и замедления, частоту циклов, скорость вращения и условия монтажа. Поэтому приведенные в карточке значения не следует автоматически трактовать как универсальную допустимую нагрузку всей оси станка.

Совместимость при замене

• Проверить полный артикул гайки и обозначение ответного винта.
• Сверить диаметр винта - 25 мм.
• Сверить шаг - 5 мм.
• Проверить направление резьбы - R, правое.
• Сопоставить наружный диаметр корпуса - 40 мм - и длину гайки - 43 мм.
• Проверить фактическую монтажную геометрию существующего узла.

Для запасной части правильнее ориентироваться на полное обозначение TECHNIX, а не только на серию SFU. В каталоге производителя для ряда SFU также приведены межпроизводственные соответствия, но даже при совпадении типоразмера перед установкой необходимо сверить геометрию и параметры конкретного механизма.

Технические характеристики

• Диаметр винта: 25 мм
• Шаг винта: 5 мм
• Направление резьбы: R, правое
• Диаметр шариков (BD): 3,175 мм
• Диаметр гайки (NTD): 40 мм
• Длина гайки (NTL): 43 мм
• Динамическая нагрузка (C): 10600
• Статическая нагрузка (C0): 22100
• Серия: SFU
• Класс точности серии: C7

Монтаж и эксплуатация

Перед монтажом необходимо очистить рабочие поверхности, проверить состояние ответного винта и убедиться, что гайка устанавливается без перекоса. Винт должен быть правильно установлен относительно направляющих механизма. Перекосы и паразитные радиальные воздействия способны увеличить нагрузку на дорожки качения и ускорить износ шарико-винтовой пары.

Рабочую зону ШВП необходимо защищать от стружки, абразивной пыли и других загрязнений. Смазка и периодичность обслуживания выбираются с учетом конкретной конструкции привода и рекомендаций производителя оборудования. При обслуживании нельзя допускать попадания загрязнений в контур циркуляции шариков.

Применение

Гайки серии SFU применяются в системах линейного перемещения различного масштаба: в осях станков с ЧПУ, линейных модулях, портальных механизмах, автоматизированных линиях и других приводах, где требуется передача вращения в линейное движение. Конкретный типоразмер выбирается по параметрам винта, требуемой нагрузке, скорости и монтажным ограничениям.

Важная информация по подбору гайки SFU

В этой карточке указаны только параметры, доступные для конкретной позиции в исходном товарном экспорте, дополненные подтвержденным для серии классом точности C7. Неизвестные для конкретного товара размеры, масса, число контуров, крепежные размеры, температурный диапазон и другие параметры намеренно не подставляются. При замене необходимо сопоставлять гайку с ответным винтом по диаметру, шагу и направлению резьбы, а также проверять монтажную геометрию и фактические условия нагрузки.
