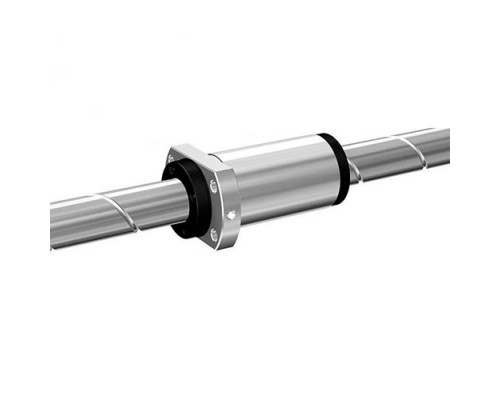

Прецизионная шарико-винтовая передача WHF 1530-3,4 THK
Высокоточная шарико-винтовая передача (ШВП) WHF1530-3,4 производства THK. Модель предназначена для применения в системах линейного перемещения, где требуется точная передача вращательного движения в поступательное.
Конструкция и технические параметры данной модели определяются характеристиками производителя. Ниже приведены технические характеристики, сохранённые из исходных данных товара, без добавления новых параметров.
Модель WHF1530-3,4
Обозначение модели: WHF1530-3,4. При выборе ШВП необходимо учитывать совместимость её основных размеров и рабочих характеристик с конкретным узлом оборудования.

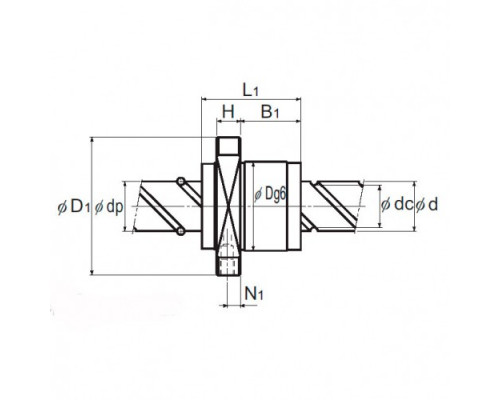

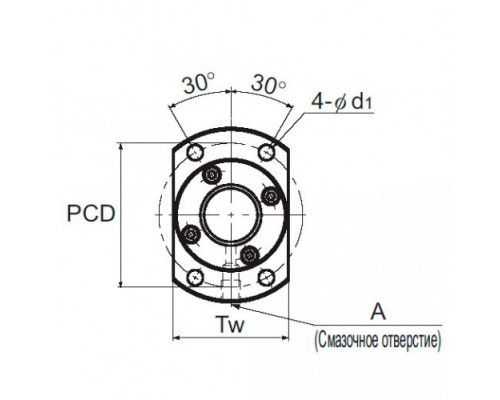

Технические характеристики
| L1, мм. | 64,5 |
| H, мм. | 10 |
| D, мм. | 32 |
| Динамическая грузоподьемность C0, kN | 14,4 |
| Статическая грузоподьемность C, kN | 8 |
| Жесткость N/µm | 195 |
| Номинальный диаметр винта, мм | 15 |
| Шаг, мм. | 30 |
| Наружный диаметр винта, мм. | 15,75 |
| Диаметр винта в корне резьбы, мм | 12,5 |
| Масса винта, кг/м | 1,26 |
| Число нагружаемых заходов резьбы ряды x витки | 2×1,7 |
| D1, мм. | 53 |
| B1, мм. | 47,5 |
| PCD | 43 |
| d1, мм | 5,5 |
| Tw, мм. | 33 |
| N1, мм. | 5 |
| A | M6 |
| Масса гайки, кг | 0,38 |
Преимущества шарико-винтовой передачи THK
- Высокая точность перемещения: ШВП применяется в механизмах, где требуется контролируемое и точное линейное перемещение.
- Плавность работы: Шариковый контакт обеспечивает эффективную передачу движения между винтом и гайкой.
- Надёжность конструкции: Изделие предназначено для эксплуатации в составе механизмов линейного перемещения и приводных систем.
- Широкая область применения: ШВП используется в различных промышленных механизмах и оборудовании с линейным перемещением.
Область применения
- Станки и оборудование с ЧПУ.
- Системы автоматизации и промышленное оборудование.
- Механизмы линейного позиционирования и подачи.
- Различные приводы и узлы, использующие шарико-винтовые передачи.
Шарико-винтовая передача WHF1530-3,4 производства THK поставляется в соответствии с указанными техническими характеристиками. Перед заказом рекомендуется проверить соответствие модели размерам и параметрам вашего оборудования.
Общие характеристики
- Диаметр винта, мм15
- Шаг винта, мм30
Нагрузки
- Динамическая нагрузка (C)14,4
- Статическая нагрузка (C0)8
