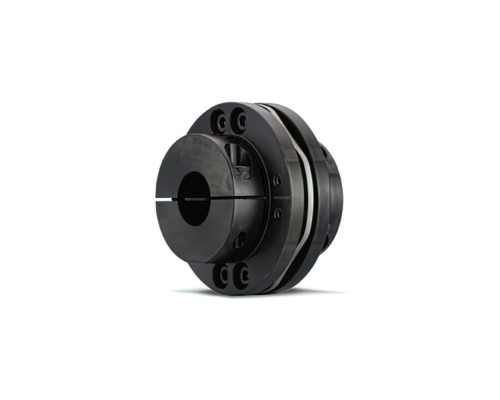

Дисковая муфта SHDS-126C-30x30 (Sung-il)

Дисковая муфта SHDS-126C-30x30 (Sung-il)

Дисковая муфта SHDS-126C-30x30 (Sung-il) — дисковая муфта производства Sung-il, предназначенная для безлюфтовой передачи вращения между двумя валами в приводе. Конкретное исполнение отличается типоразмером, длиной корпуса и диапазоном посадочных отверстий, поэтому при подборе важно сопоставлять не только диаметр валов, но и требуемый момент, частоту вращения и монтажное пространство.

Конструкция основана на упругим дисковым элементом. Дисковый элемент передаёт момент между валами и одновременно допускает ограниченную компенсацию монтажной несоосности. Для одно- и двухдисковых схем характерен безлюфтовый принцип передачи, что делает такие муфты подходящими для приводов, где важна точность позиционирования. Для рассматриваемой позиции это особенно важно при проектировании компактного привода, где необходимо передать момент без введения люфта в кинематическую цепь.

Маркировка Дисковая муфта SHDS-126C-30x30 указывает на конкретную серию и типоразмер. Обозначение C в исполнениях SAD/SADW/SHDS соответствует боковому зажиму ступиц. Запись вида il) в данном товаре задаёт посадочные диаметры двух валов.

Особенности конструкции и работы

• безлюфтовая передача крутящего момента за счёт упругого дискового элемента;
• высокая крутильная жёсткость, важная для сервоприводов и механизмов точного позиционирования;
• компенсация предусмотренной конструкцией угловой, радиальной и осевой несоосности без применения смазки;
• боковое зажимное соединение позволяет фиксировать вал в ступице без необходимости использовать шпоночную передачу, если выбранная нагрузка и условия эксплуатации это допускают;
• компактное исполнение позволяет размещать муфту непосредственно между приводным и ведомым узлами.

Технические характеристики Дисковая муфта SHDS-126C-30x30

• Типоразмер: 126
• Длина L: 91.2 мм
• Максимальный диаметр отверстия d1: 60 мм
• Минимальный диаметр отверстия d2: 30 мм
• Номинальный момент: 360 Нм
• Максимальная скорость: 3500 об/мин

Подбор по валам и режиму работы

Для данной позиции необходимо сначала сопоставить фактические диаметры приводного и ведомого валов с указанными посадочными отверстиями. Номинальный момент из характеристик следует сравнивать с расчётным рабочим моментом привода с учётом режима работы и динамических нагрузок. Максимальная частота вращения также является ограничением: превышать её нельзя даже при небольшом фактическом моменте, поскольку при повышении оборотов возрастает влияние дисбаланса, монтажной ошибки и деформации упругого элемента.

Если рабочий момент находится близко к предельному значению, следует рассматривать следующий типоразмер, а не использовать муфту на границе возможностей. Для высокоточного позиционирования дополнительно оценивают крутильную жёсткость и требуемую компенсацию несоосности. Однодисковые SADS имеют более высокую жёсткость и меньшую компенсационную способность, тогда как двухдисковые SADW лучше подходят там, где требуется большая компенсация. SHDS предназначена для более высокого передаваемого момента.

Важные рекомендации по монтажу и эксплуатации

Проверка валов: перед установкой необходимо убедиться, что диаметры валов соответствуют посадочным отверстиям выбранного исполнения, а поверхности не имеют задиров, сильной шероховатости или загрязнений. Для стандартных исполнений Sung-il рекомендует допуск вала h7.

Центрирование: муфта рассчитана на компенсацию ограниченной несоосности. Она не должна использоваться для исправления заметного перекоса валов или ошибок геометрии основания. Чем точнее выставлены соединяемые валы, тем меньше дополнительная нагрузка на дисковый пакет.

Затяжка: боковые зажимы затягивают равномерно и с моментом, соответствующим конкретному типоразмеру. Недостаточная затяжка может привести к проворачиванию ступицы на валу, а чрезмерная — к повреждению резьбы или крепёжного элемента.

Контроль после запуска: после первых циклов работы рекомендуется проверить крепёж, отсутствие смещения ступиц, постороннего шума и признаков перегрузки. При появлении вибрации следует в первую очередь проверить соосность, балансировку, глубину посадки валов и состояние дискового пакета.

Монтаж и эксплуатация

При сборке необходимо исключить осевые удары по муфте и не использовать дисковый пакет как рычаг для выставления валов. После окончательной затяжки полезно вручную провернуть кинематическую цепь и убедиться, что муфта не задевает соседние детали. При работе на высоких оборотах особенно важны чистые посадочные поверхности, правильная глубина установки валов и отсутствие случайного контакта корпуса с неподвижными элементами.

Область применения

• прецизионных приводах с требованием к повторяемости позиционирования;
• автоматизированных механизмах, где нежелателен люфт в передаче;
• компактных приводных узлах с ограниченным монтажным пространством.

При выборе замены необходимо сравнивать не только обозначение серии, но и типоразмер, посадочные диаметры, длину, номинальный момент и допустимую частоту вращения. Для дисковых муфт Sung-il эти параметры напрямую определяют пригодность конкретного исполнения к существующему приводу.
