Карданное соединение 03GD-2C (10X22X74)

Карданное соединение 03GD-2C (10X22X74)

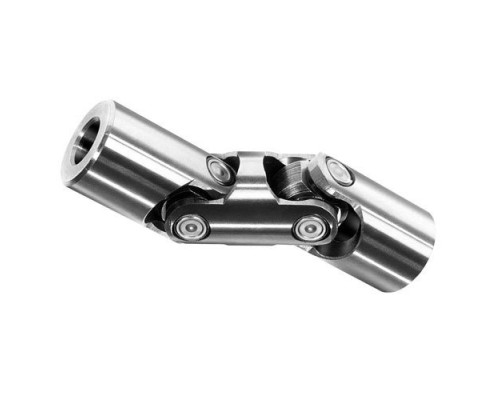

Карданное соединение 03GD-2C (10X22X74) — карданное соединение двойного исполнения, предназначенное для передачи вращения между валами при угловом смещении их осей. Шарнирный механизм позволяет сохранить передачу момента при изменении взаимного положения соединяемых валов в пределах допустимого рабочего диапазона.

Карданные соединения такого типа применяются в приводах, где требуется передача вращения при угловом смещении осей. Конкретное исполнение подбирают по серии, типоразмеру, посадочным размерам, допустимому углу и скорости. Для данной позиции приоритетными являются характеристики, указанные непосредственно в исходной карточке товара.

Конструктивные особенности:

• шарнирная передача вращения между смещёнными осями;
• подшипниковый узел соответствует указанной серии;
• двойная шарнирная схема с двумя рабочими шарнирами.
• компактное исполнение для установки непосредственно между валами.

Технические характеристики:

• Максимальный угол: 90°
• Тип подшипников: Скольжения
• Максимальная скорость: 1000 об/мин
• Типоразмер: 3
• Серия: GD
• Посадочные отверстия: Круглые со шпонпазом
• Размер по обозначению модели (d × D × L): 10 × 22 × 74 мм

Подбор и совместимость:

При замене существующего карданного соединения необходимо сопоставить серию и типоразмер, внутренние посадочные размеры, наружный диаметр и монтажную длину. Также проверяют фактическую скорость вращения и рабочий угол. Нельзя считать одинаковыми по назначению изделия, имеющие сходные размеры, но различный тип подшипников или различную кинематическую схему.

В размерном обозначении данной позиции указаны посадочный диаметр 10 мм, наружный диаметр 22 мм и длина 74 мм. Эти размеры следует сверять с чертежом оборудования перед заказом, особенно при замене изделия другого производителя.

Монтаж и эксплуатация:

• очистить посадочные поверхности валов и удалить заусенцы;
• проверить соответствие диаметров и посадок до установки;
• не передавать монтажные удары через крестовину и подшипниковые элементы;
• обеспечить отсутствие перекоса и чрезмерной радиальной нагрузки;
• после монтажа вручную проверить свободное перемещение шарнира;
• при пробном запуске проконтролировать вибрацию, шум и нагрев.

Важные рекомендации по монтажу и выбору карданного соединения

Скорость, угол и характер нагрузки необходимо оценивать одновременно...

Допустимый рабочий режим карданного соединения определяется не одним параметром. При увеличении рабочего угла и скорости изменяются условия работы шарнирного механизма, поэтому предельные значения из карточки нельзя использовать независимо друг от друга. Для ответственного привода режим следует сверять с каталогом конкретного производителя.

При монтаже особенно важно исключить перекос посадок. Неправильная соосность может вызвать дополнительную радиальную нагрузку, вибрацию, нагрев и ускоренный износ шарнирных элементов. После сборки следует проверить свободный ход вручную и выполнить пробный запуск на контролируемом режиме.

Для исполнения с подшипниками скольжения следует учитывать его назначение и допустимую скорость, а для игольчатого исполнения — требования высокоскоростной работы и допустимого момента. При замене изделия необходимо сохранять исходную кинематическую схему.

Область применения:

• машиностроение и станочное оборудование;
• автоматизированные приводные механизмы;
• технологические установки с угловым смещением валов;
• механизмы передачи вращения и ремонтные работы.
