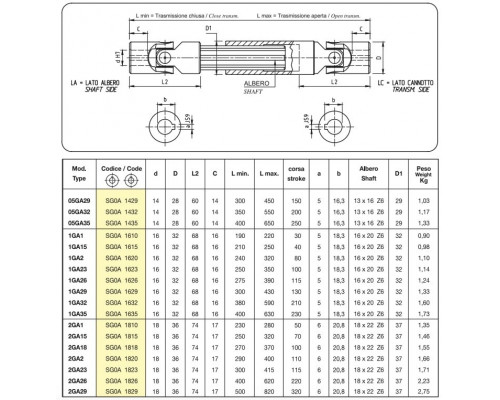

Карданное соединение SG0A 1435 MARIO FERRI

MARIO FERRI Карданное соединение SG0A 1435 MARIO FERRI

Карданное соединение SG0A 1435 MARIO FERRI — карданное соединение телескопического исполнения, предназначенное для передачи вращения между валами при угловом смещении их осей. Шарнирный механизм позволяет сохранить передачу момента при изменении взаимного положения соединяемых валов в пределах допустимого рабочего диапазона.

В линейке MARIO FERRI серия GA определяет конструктивное исполнение: G/GB используют втулки скольжения, H/HB — игольчатые подшипники, а двойные GD/GBD и HD/HBD используют два шарнирных участка. Производитель указывает для G/GB максимальную скорость 1000 об/мин, для H/HB — 4000 об/мин; одинарные исполнения рассчитаны на угол до 45°, двойные — до 90°. Для серий GA/HA предусмотрено телескопическое исполнение.

Конструктивные особенности:

• шарнирная передача вращения между смещёнными осями;
• подшипниковый узел соответствует указанной серии;
• одинарная шарнирная схема с одним рабочим шарниром.
• телескопическая конструкция для компенсации изменения монтажной длины.

Технические характеристики:

• Серия: GA
• Типоразмер: 05

Подбор и совместимость:

При замене существующего карданного соединения необходимо сопоставить серию и типоразмер, внутренние посадочные размеры, наружный диаметр и монтажную длину. Также проверяют фактическую скорость вращения и рабочий угол. Нельзя считать одинаковыми по назначению изделия, имеющие сходные размеры, но различный тип подшипников или различную кинематическую схему.

Монтаж и эксплуатация:

• очистить посадочные поверхности валов и удалить заусенцы;
• проверить соответствие диаметров и посадок до установки;
• не передавать монтажные удары через крестовину и подшипниковые элементы;
• обеспечить отсутствие перекоса и чрезмерной радиальной нагрузки;
• после монтажа вручную проверить свободное перемещение шарнира;
• при пробном запуске проконтролировать вибрацию, шум и нагрев.

Важные рекомендации по монтажу и выбору карданного соединения

Скорость, угол и характер нагрузки необходимо оценивать одновременно...

Допустимый рабочий режим карданного соединения определяется не одним параметром. При увеличении рабочего угла и скорости изменяются условия работы шарнирного механизма, поэтому предельные значения из карточки нельзя использовать независимо друг от друга. Для ответственного привода режим следует сверять с каталогом конкретного производителя.

При монтаже особенно важно исключить перекос посадок. Неправильная соосность может вызвать дополнительную радиальную нагрузку, вибрацию, нагрев и ускоренный износ шарнирных элементов. После сборки следует проверить свободный ход вручную и выполнить пробный запуск на контролируемом режиме.

Для исполнения с подшипниками скольжения следует учитывать его назначение и допустимую скорость, а для игольчатого исполнения — требования высокоскоростной работы и допустимого момента. При замене изделия необходимо сохранять исходную кинематическую схему.

Область применения:

• машиностроение и станочное оборудование;
• автоматизированные приводные механизмы;
• технологические установки с угловым смещением валов;
• механизмы передачи вращения и ремонтные работы.
