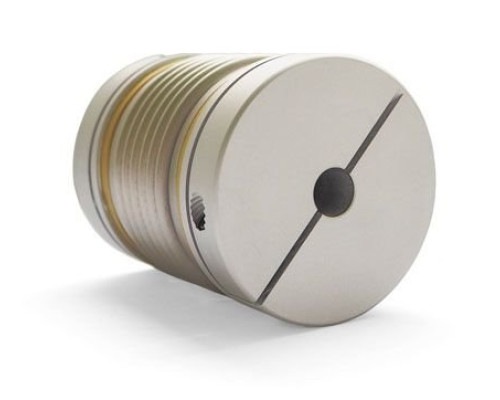

Сильфонная муфта BC40-C TECHNIX

Сильфонная муфта BC40-C TECHNIX — сильфонная муфта

Сильфонная муфта BC40-C TECHNIX — сильфонная муфта TECHNIX серии BC, выполненная в указанном в карточке типоразмере 40. Для этой модификации задан материал: Алюминиевый сплав. Посадочные отверстия имеют размеры от 8 до 20 мм, а общая длина составляет 62 мм. Такая комбинация параметров определяет габаритную группу муфты и область её применения в приводах с соответствующими диаметрами валов.

Назначение и принцип работы

Сильфонная муфта устанавливается между двумя валами и передаёт крутящий момент через упругий металлический сильфон. Такая схема позволяет сохранять кинематическую связь при небольших неизбежных отклонениях взаимного положения валов. При этом муфта не должна рассматриваться как замена точной механической центровке: чем выше скорость вращения и требования к точности, тем важнее качество базирования и соосность соединяемых деталей.

Сильфонная муфта BC40-C TECHNIX отличается от соседних исполнений именно сочетанием типоразмера, посадочных диаметров, длины и допустимой нагрузки. Поэтому при замене одной муфты на другую недостаточно ориентироваться только на внешний диаметр — необходимо сопоставлять весь набор параметров исходной карточки.

Технические особенности конкретного исполнения

• Диапазон отверстий 8–20 мм определяет совместимость с валами. Диаметр каждого вала должен соответствовать своей ступице и обеспечивать корректную посадку без перекосов.
• Длина 62 мм учитывается при проектировании межвального расстояния и при проверке доступного монтажного пространства. Для точной установки необходимо учитывать не только длину муфты, но и глубину ввода валов в посадочные отверстия.
• Материал ступиц указан как Алюминиевый сплав; это значение следует учитывать при оценке массы вращающейся части и при выборе условий эксплуатации.

Муфта может применяться в приводах автоматизации, станочном оборудовании, механизмах позиционирования, исполнительных осях и других узлах, где требуется упругое соединение двух валов.

Технические характеристики

• Типоразмер: 40
• Материал: Алюминиевый сплав
• Минимальный диаметр отверстия d2, мм: 8
• Максимальный диаметр отверстия d1, мм: 20
• Длина (L), мм: 62

Подбор по валам и нагрузке

При выборе Сильфонная муфта BC40-C TECHNIX в первую очередь сопоставляют диаметры валов с посадочными отверстиями. Затем проверяют крутящий момент, скорость вращения и монтажные размеры. Для одного и того же типоразмера разные исполнения могут иметь различную длину, диапазон отверстий и допустимую скорость, поэтому взаимозаменяемость определяется не названием серии, а конкретными параметрами.

При монтаже сначала проверяют состояние валов, посадочных поверхностей и взаимное положение соединяемых узлов. Муфту устанавливают без принудительного изгиба сильфонной части: компенсационные возможности конструкции не следует использовать как способ исправления грубого перекоса валов. Валы вводят на необходимую глубину, после чего крепление затягивают в соответствии с применяемым крепежом и технологией конкретного узла. После сборки желательно вручную провернуть механизм и убедиться в отсутствии заедания, задевания и заметного сопротивления.

Эксплуатация и контроль

В процессе эксплуатации следует периодически контролировать отсутствие ослабления крепления, посторонней вибрации и следов механического контакта сильфона с окружающими деталями. При изменении двигателя, редуктора или диаметра одного из валов муфту следует повторно проверить по моменту, скорости, посадочным размерам и монтажному пространству. Для ответственных приводов целесообразно сохранять обозначение установленной модели, чтобы при техническом обслуживании не допустить установки внешне похожего, но неподходящего исполнения.

Технические рекомендации по подбору и монтажу

Что проверить перед заказом Сильфонная муфта BC40-C TECHNIX

Посадочные отверстия этой модификации находятся в диапазоне от 8 до 20 мм. Это позволяет подбирать исполнение под конкретные диаметры валов без перехода на другой типоразмер, если требуемая посадка укладывается в заданный диапазон. Отношение максимального к минимальному диаметру отверстия для этого исполнения составляет примерно 2.5; это показывает, насколько широк диапазон посадки внутри выбранного типоразмера.

• проверить диаметр каждого вала и сопоставить его с фактическим отверстием соответствующей ступицы;
• сопоставить требуемый крутящий момент с номинальным значением муфты и учитывать динамические нагрузки привода;
• проверить частоту вращения и не выбирать муфту только по диаметру вала;
• проверить монтажную длину, межвальное расстояние и доступ для затяжки крепежа;
• перед вводом в эксплуатацию убедиться, что валы не имеют чрезмерного радиального и углового смещения.

Контроль работы после установки

После запуска оценивают вибрацию, шум, нагрев и стабильность передачи вращения. Для быстроходных исполнений особенно важны соосность валов, равномерность посадки и отсутствие дисбаланса. Если привод работает с частыми пусками, торможениями или реверсами, моментные нагрузки следует оценивать по фактической динамике, а не только по установившемуся режиму.
