Ступица исп. 1a большая Chiaravalli (Rotex 38) GET 38-45 B AL

Ступица исп. 1a большая Chiaravalli (Rotex 38) GET 38-45 B AL

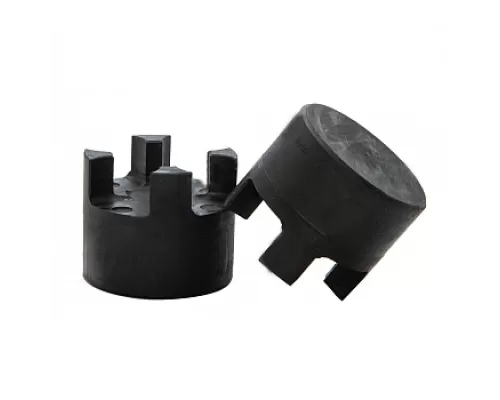

Ступица исп. 1a большая Chiaravalli (Rotex 38) GET 38-45 B AL производства Chiaravalli - металлический элемент кулачковой муфты, формирующий одну сторону соединения вала с упругим элементом. Ступица передаёт крутящий момент от вала к кулачковой части муфты и должна работать совместно с соответствующим типоразмером второй половины и эластомерного элемента.

Для изделий Chiaravalli важно учитывать обозначение серии и типоразмер сопрягаемых деталей. Упругий элемент или ступица не следует подбирать только по внешнему диаметру: рабочая совместимость определяется геометрией кулачков, посадкой валов и соответствующим типоразмером муфты.

Роль ступица в муфте

Основная задача детали - обеспечить жёсткую передачу момента между валом и упругим элементом. Геометрия кулачков, посадочного отверстия и монтажной части определяет совместимость с остальными компонентами. Поэтому при замене ступица сравнивают не только посадку на валу, но и обозначение типоразмера всей муфты.

В характеристиках указано исполнение: 1a.

Подбор и совместимость

При подборе сначала определяют типоразмер муфты, затем проверяют исполнение детали и способ соединения с валом. Если в карточке указан материал, он относится к данной детали и должен быть учтён при замене. Нельзя автоматически заменять стальную ступицу алюминиевой или наоборот только по совпадению размеров: масса, инерция и рабочие характеристики соединения могут отличаться.

Область применения

Такие элементы используются в составе приводов насосов, вентиляторов, конвейеров, редукторов, станков и автоматизированных механизмов. Конкретная пригодность определяется всей собранной муфтой, а не отдельной ступицей.

Технические характеристики

• Типоразмер: 38
• Материал: Алюминий
• Исполнение: 1a

Монтаж

Посадочную поверхность очищают и проверяют на задиры. Деталь устанавливают без ударов по рабочим кулачкам. После сборки контролируют осевое положение, взаимное положение валов и надёжность крепления. При наличии установочных винтов или другого крепежа используют предусмотренную конструкцией схему фиксации.

Контроль при эксплуатации

Периодически проверяют отсутствие проворачивания ступицы на валу, следов фреттинга, задиров и ослабления крепежа. Появление вибрации после обслуживания может указывать на неправильную посадку, смещение валов или несовместимость установленного упругого элемента.

Технические рекомендации по подбору и монтажу

Что проверить перед заказом Ступица исп. 1a большая Chiaravalli (Rotex 38) GET 38-45 B AL

Сначала сопоставьте точное обозначение модели с установленной муфтой или узлом. Для данной карточки дополнительно указан типоразмер 38, поэтому размер следует сверять именно с этим исполнением. Посадочные размеры необходимо подтверждать по каталогу или чертежу конкретного исполнения.

• сверить полное обозначение и типоразмер;
• проверить соответствие валов и посадочных отверстий;
• сопоставить режим нагрузки и скорость с характеристиками выбранной муфты;
• проверить монтажную длину и доступ для затяжки крепежа;
• перед запуском убедиться в соосности валов и отсутствии контакта вращающихся частей с неподвижными элементами.

Контроль после установки

После запуска оценивают вибрацию, шум и стабильность передачи вращения. При частых пусках, торможениях или реверсах особое внимание уделяют состоянию упругого элемента и креплению ступиц. Если после монтажа появился заметный нагрев или вибрация, необходимо остановить привод и проверить соосность, посадки и правильность сборки.
