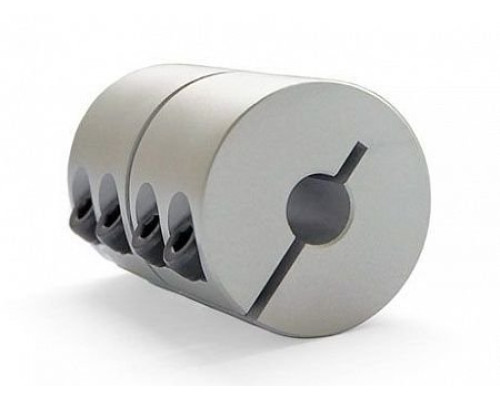

Жесткая муфта RC16-C TECHNIX

Жесткая соединительная муфта TECHNIX серии RC — RC16-C

Жесткая муфта RC16-C производства TECHNIX предназначена для непосредственного соединения двух валов в единую кинематическую цепь. Серия RC относится к жестким муфтам: рабочая конструкция не содержит эластомерной вставки или другого упругого элемента, поэтому соединение передает вращение с высокой крутильной жесткостью и не предназначено для компенсации ошибки соосности.

Конкретное исполнение RC16-C выбирается не только по обозначению серии, но прежде всего по посадочным диаметрам обоих валов, монтажной длине и требуемому передаваемому моменту. Для данной позиции исходные данные указывают типоразмер 16, корпус из Алюминиевый сплав, минимальный диаметр отверстия d2 5 мм, максимальный диаметр отверстия d1 6 мм и длину L 16 мм.

Назначение и принцип работы

Муфта RC устанавливается между двумя соосными валами и фиксирует их относительно общего вращательного движения. Крутящий момент передается через жесткий металлический корпус и зажимные соединения, поэтому в штатном режиме отсутствует работа упругого элемента на кручение. Такая схема особенно полезна в приводах, где требуется сохранить непосредственную связь между угловым положением ведущего и ведомого вала.

Важное конструктивное ограничение серии RC состоит в том, что жесткая муфта не исправляет перекос валов. Если оси имеют заметное радиальное или угловое смещение, муфта передаст возникающие дополнительные нагрузки на валы и их опоры. Поэтому перед установкой необходимо обеспечить точную геометрическую настройку соединяемых валов.

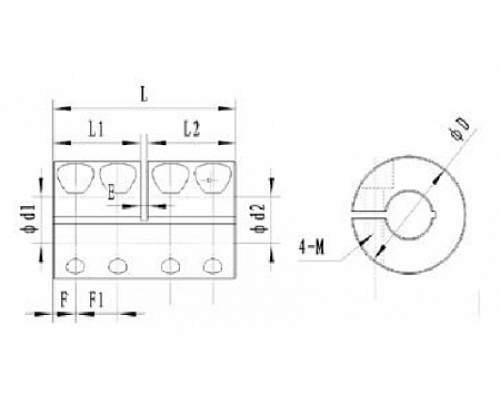

Конструкция RC16-C

• Серия: RC
• Тип: жесткая соединительная муфта
• Типоразмер: 16
• Материал: Алюминиевый сплав
• Минимальный диаметр отверстия d2: 5 мм
• Максимальный диаметр отверстия d1: 6 мм
• Длина L: 16 мм

Зажимное исполнение позволяет устанавливать муфту на валы без применения шпоночной пары, если это предусмотрено конкретной конструкцией узла и обеспечено необходимое сцепление посадочных поверхностей. При монтаже важно исключить загрязнение отверстий и валов, равномерно затягивать крепеж и не допускать осевого или радиального смещения муфты относительно расчетного положения.

Технические параметры RC16-C

• Номинальный крутящий момент: 0,3 Н·м
• Максимальный крутящий момент: 0,6 Н·м
• Максимальная частота вращения: 20 000 об/мин
• Размер зажимного винта: M2,5
• Момент затяжки: 1 Н·м
• Момент инерции: 0,4 ×10⁻⁶ кг·м²
• Масса: 0,011 кг

Для RC16-C каталожный номинальный момент составляет 0,3 Н·м, а предельный — 0,6 Н·м. При расчете реального привода нельзя ориентироваться только на номинальный момент двигателя: необходимо учитывать пусковые перегрузки, реверсирование, циклический режим и возможные ударные нагрузки. Допустимая частота вращения по каталожным данным — до 20 000 об/мин при корректной центровке и монтаже.

Подбор по диаметрам валов

Для данной муфты особенно важна правильная интерпретация посадочных размеров. Отверстия под соединяемые валы должны соответствовать фактическим диаметрам валов и не выходить за пределы допустимого диапазона. Недопустимо рассчитывать на то, что зажим компенсирует слишком большой зазор: при недостаточной площади контакта возрастает вероятность проворота муфты на валу.

• проверьте диаметр каждого из двух валов отдельно;
• убедитесь, что оба диаметра попадают в диапазон исполнения RC16-C;
• проверьте доступное монтажное пространство по длине муфты;
• сопоставьте рабочий и пиковый момент привода с допустимым моментом муфты;
• для высокоскоростных приводов отдельно проверьте центровку и динамические условия работы.

Монтаж и эксплуатация

Перед установкой следует очистить валы и внутренние поверхности муфты от масла, стружки и других загрязнений, если конкретная технология монтажа не предусматривает иной способ подготовки. Валы должны быть установлены без перекоса, а муфта — расположена так, чтобы обе посадочные зоны имели достаточную длину контакта.

После установки крепеж затягивают равномерно, без резкого приложения чрезмерного усилия. Для данного типоразмера момент затяжки следует принимать по каталожному значению, указанному выше. После первого запуска рекомендуется проверить отсутствие проворота, постороннего шума, локального нагрева и изменения положения муфты на валу.

Что важно учитывать при эксплуатации

• жесткая муфта не компенсирует несоосность валов;
• не следует использовать муфту как элемент, исправляющий ошибки геометрии привода;
• при реверсивной работе необходимо учитывать повторяющиеся динамические нагрузки;
• при превышении допустимого момента возможен проворот посадки или повреждение зажимного соединения;
• для высоких оборотов особенно важны точность центровки и отсутствие загрязнений на посадках;
• периодически необходимо контролировать состояние крепежа и отсутствие следов смещения на валах.

Проверка валов перед монтажом

До установки проверьте фактические диаметры обоих валов и убедитесь, что они соответствуют выбранному исполнению муфты. Также необходимо проверить отсутствие заметного биения, повреждений посадочных поверхностей и загрязнений. Для жесткой RC-муфты точность исходной механической геометрии особенно важна, поскольку сама муфта не предназначена для компенсации несоосности.

Центровка и взаимное положение валов

Не используйте муфту для принудительного стягивания неправильно выставленных валов. Перед окончательной затяжкой крепежа валы должны занимать расчетное положение, а привод следует собирать без боковой нагрузки на муфту. Чем выше скорость вращения и жестче привод, тем более критичны точность центровки и отсутствие биения.

Затяжка зажимного крепежа

Затягивайте крепеж равномерно и используйте указанный для конкретного типоразмера момент затяжки. Недостаточная затяжка может привести к провороту муфты на валу, а чрезмерная — к повреждению резьбы или деформации зажимного участка. После пробного запуска полезно повторно осмотреть соединение и проверить отсутствие следов относительного перемещения.

Контроль после запуска

После первых циклов работы проверьте соединение на отсутствие шума, вибрации, локального нагрева и изменения положения муфты. Если появились следы проворота, металлическая пыль или заметное биение, эксплуатацию следует остановить и проверить центровку, состояние валов и затяжку крепежа.

Область применения

• приводы станков и оборудования с ЧПУ;
• системы позиционирования и автоматизации;
• соединение валов электродвигателей и исполнительных механизмов при точной центровке;
• компактные механизмы, где требуется высокая крутильная жесткость;
• приводы датчиков, ходовых винтов и других вращающихся узлов, если геометрия соединения допускает жесткую муфту.

Как выбрать именно RC16-C

При замене существующей муфты необходимо сопоставлять полное обозначение, размеры отверстий, длину, моментную нагрузку и скорость вращения. Даже при одинаковой серии RC соседний типоразмер может иметь другое допустимое сочетание диаметра вала, крутящего момента и частоты вращения. Для точной замены рекомендуется сверять размеры старой муфты с чертежом и фактическими валами оборудования.
