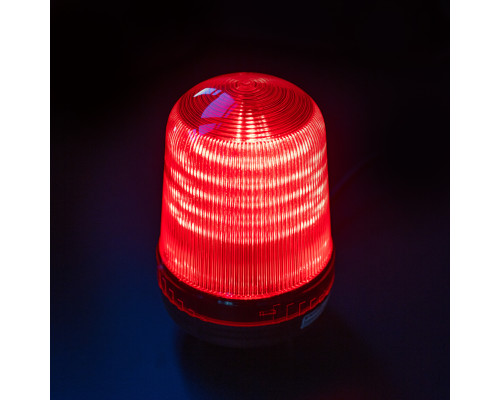

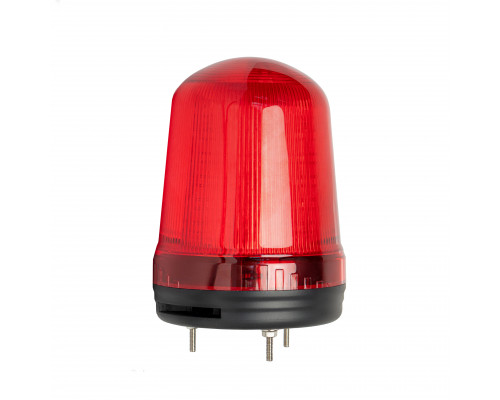

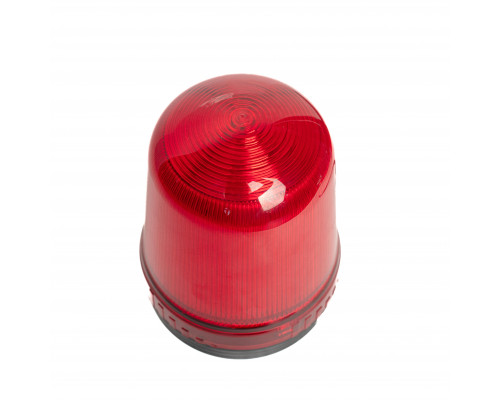

Проблесковый маячок Raventek RVOD2-24-Q1/Q2/Q3/Q4-R

Проблесковый маячок Raventek RVOD2-24-Q1/Q2/Q3/Q4-R - техническое описание

Проблесковый маячок Raventek RVOD2-24-Q1/Q2/Q3/Q4-R - светосигнальный прибор производителя Raventek для визуального контроля состояния оборудования. Конкретное исполнение отличается от соседних моделей не только цветом плафона, но и электрической конфигурацией, количеством сегментов, режимом работы и способом подключения. Для данной позиции: источник света - Светодиоды; цвет - Красный; режим - Постоянное свечение + Мигающее свечение + Вращение + Зуммер; питание - 12-24 DC.

Серия Raventek RVOD2 рассчитана на визуальную и звуковую сигнализацию; для представленных моделей питание 12-24 V DC, LED и несколько режимов работы. Именно полный артикул определяет фактическую конфигурацию, поэтому при подборе на замену нельзя переносить характеристики другой модели той же серии без проверки документации.

Особенности конкретной модели:

• индивидуальная конфигурация RVOD2 по полному артикулу
• указанный производителем источник света - Светодиоды
• Постоянное свечение + Мигающее свечение + Вращение + Зуммер режим работы
• Красный цветовая конфигурация
• IP65 защита корпуса

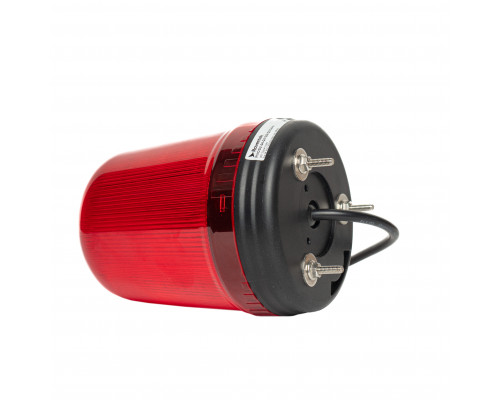

Конструктивно при выборе необходимо учитывать геометрию корпуса и условия эксплуатации: Корпус: 100 мм; степень защиты: IP65; подключение: Кабель; монтаж: Непосредственное крепление корпуса; температура: -30...50 °C. Эти параметры определяют, где маячок можно установить и какое подключение будет удобнее при обслуживании.

Технические характеристики:

• Серия: RVOD2
• Материал: Пластик
• Напряжение питания, В: 12-24 DC
• Пылевлагозащита: IP65
• Режим работы: Постоянное свечение + Мигающее свечение + Вращение + Зуммер
• Звуковая сигнализация: да
• Громкость зуммера Max, дБ: 90
• Источник света: Светодиоды
• Цвет плафона: Красный
• Тип плафона: Призматический
• Форма плафона: Куполообразный
• Температура эксплуатации Max, °C: 50
• Температура эксплуатации Min, °C: -30
• Монтаж: Непосредственное крепление корпуса
• Соединение: Кабель
• Размер цилиндрического корпуса, мм: 100

Как читать конфигурацию и выбирать замену:

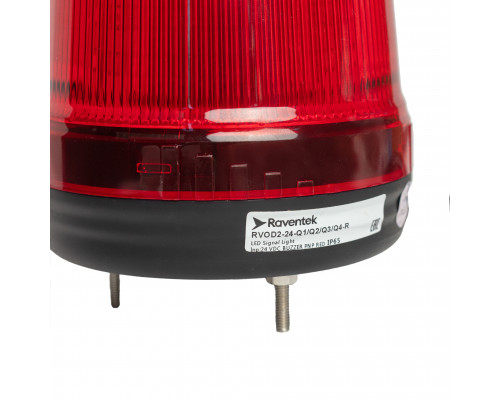

Для этой карточки ключевыми идентификаторами являются серия RVOD2 и полный артикул Проблесковый маячок Raventek RVOD2-24-Q1/Q2/Q3/Q4-R. Обозначение нельзя сокращать до одного цвета или диаметра: в пределах одной серии могут существовать разные напряжения, режимы, количество сегментов и варианты подключения. Вращающийся режим формирует заметную динамическую индикацию и хорошо подходит для предупреждений, которые должны быть различимы на расстоянии.

Область применения:

• оборудование, где требуется заметная вращающаяся предупредительная индикация
• станки и автоматизированные линии
• шкафы управления и промышленная автоматика
• насосные, вентиляционные и технологические установки
• участки, где оператору требуется быстро различать рабочее, предупредительное или аварийное состояние

Как подобрать светосигнальный маячок
Проверка питания, режима, сегментов, защиты, подключения и механического монтажа

Проверка перед заказом:

• Сначала сопоставляют напряжение питания маячка с выходным напряжением цепи управления; AC и DC исполнения нельзя считать взаимозаменяемыми.
• Затем проверяют тип и количество световых сегментов: одноцветная модель решает задачу простой индикации, многоцветная позволяет кодировать несколько состояний оборудования.
• Для вращающегося или мигающего исполнения необходимо проверить, соответствует ли режим алгоритму сигнализации контроллера и требуемой визуальной заметности.
• Звуковой канал является частью конкретного исполнения: максимальная громкость 90 дБ. Поэтому при замене следует проверить не только питание света, но и требования к звуковой сигнализации.
• Степень защиты IP65 определяет пригодность для конкретной зоны установки; наличие IP не заменяет требования к правильному монтажу разъёма и вводу кабеля.
• Вариант подключения «Кабель» следует сопоставлять с имеющейся проводкой и способом быстрого отключения оборудования.
• Диаметр корпуса 100 мм нужно учитывать при выборе монтажного отверстия, кронштейна и свободного пространства вокруг световой части.
• При замене уже установленного маячка желательно сверять полный артикул, а не только цвет: одинаковый цвет может встречаться при разных напряжениях, режимах и способах подключения.

Практическое замечание:

Если маячок устанавливается вместо существующего, сравнивайте минимум пять параметров: напряжение, число и цвета сегментов, режим, подключение и степень защиты. Даже при совпадении диаметра корпуса другая электрическая конфигурация может сделать замену некорректной.
