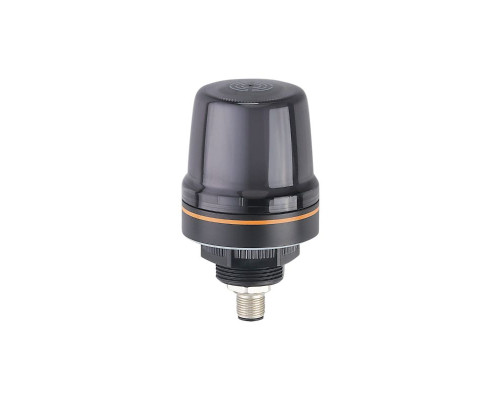

Сигнальная колонна IFM Electronic DV2120

Сигнальная колонна IFM Electronic DV2120

IFM Electronic — производитель данного исполнения. Артикул DV2120 следует использовать как основной идентификатор при подборе, заказе и замене изделия.

Сигнальная колонна IFM Electronic серии DV предназначена для визуальной и, в соответствующих исполнениях, акустической индикации состояний промышленного оборудования. При подборе конкретной модели необходимо учитывать фактическое число сегментов, питание, режим работы, защиту корпуса и способ монтажа.

Для артикула DV2120 в карточке заданы следующие основные параметры: питание 18-30 DC, 1 световой сегмент и источник света — светодиоды.

Светодиодный источник света позволяет формировать хорошо различимый локальный сигнал без перехода к характеристикам ламповых исполнений. Конкретная цветовая конфигурация и режим отображения определяются данными данного артикула.

Степень защиты корпуса составляет IP67. При выборе места установки ее следует сопоставить с фактическим воздействием пыли, влаги и воды. Значение IP относится к конкретной конфигурации изделия и не должно автоматически переноситься на другие модели той же серии.

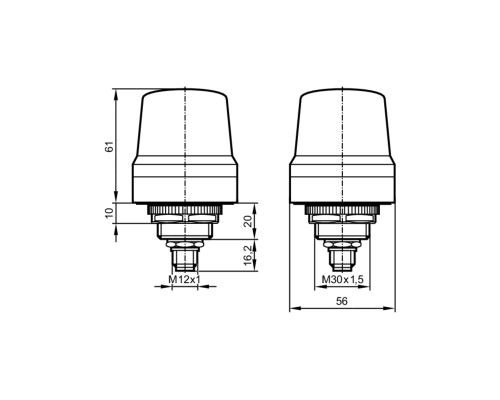

Габаритные параметры данного исполнения: высота H — 61 мм; внешний диаметр — 56 мм. Их необходимо учитывать при размещении колонны на станке, шкафу, стойке или другом элементе оборудования, чтобы не создавать помех для кабелей, ограждений и других компонентов.

Способ подключения — разъем; резьба разъема — M12. При замене изделия необходимо сопоставлять фактическую схему подключения с новой моделью, даже если внешние размеры колонн совпадают.

Монтажное исполнение: Монтажное основание. Перед установкой следует обеспечить жесткое крепление и правильную ориентацию световых сегментов относительно зоны наблюдения.

Материал указан как Пластмасса. Этот параметр следует рассматривать совместно с защитой корпуса и условиями эксплуатации, а не отдельно от остальных конструктивных характеристик.

Типовая задача для такого исполнения — локальная визуальная индикация состояния оборудования. Окончательный выбор следует выполнять по электрической схеме, требуемой логике сигналов, механическому месту установки и условиям окружающей среды.

Конструктивные особенности конкретного исполнения:

• Сегментная компоновка: 1 световой сегмент.
• Источник света: LED Светодиоды.
• Подключение: разъем, резьба M12.
• Монтаж: Монтажное основание.
• Материал корпуса: Пластмасса.
• Степень защиты: IP67.

Технические характеристики:

• Напряжение питания, В: 18-30 DC
• Количество сегментов: 1
• Источник света: LED Светодиоды
• Внешний диаметр, мм: 56
• Высота H, мм: 61
• Пылевлагозащита: IP67
• Температура эксплуатации Min, °C: -25
• Температура эксплуатации Max, °C: 50
• Материал: Пластмасса
• Монтаж: Монтажное основание
• Соединение: Разъем
• Резьба разъема: M12

Как работает индикация:

Индикация формируется с использованием источника света «LED Светодиоды». Фактическая логика включения определяется электрической схемой конкретного оборудования и параметрами данного исполнения.

Выбор и подключение:

• Сопоставьте напряжение питания модели (18-30 DC) с напряжением цепи управления.
• Количество сегментов (1) должно соответствовать требуемому числу состояний индикации.
• Источник света — led светодиоды; при замене проверяйте совместимость именно с этим исполнением.
• Способ подключения — разъем, резьба M12.
• Степень защиты IP67 необходимо сопоставить с условиями окружающей среды.
• Монтажное исполнение — монтажное основание.
• Температура эксплуатации по указанным данным: от -25 до 50 °C.

Практические рекомендации по подбору и установке

Перед заказом сверяйте артикул и доступные для него технические параметры. При замене колонны важно сопоставить питание, количество и цвета сегментов, режим работы, способ подключения, степень защиты и механические размеры — в той мере, в какой эти параметры указаны для конкретного изделия.

Если характеристика отсутствует в исходных данных конкретной карточки, она не включается в техническое описание. Это позволяет не подменять фактические данные предположением о возможностях изделия.
