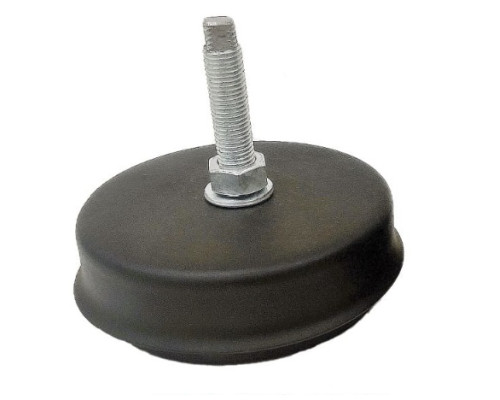

Виброопора полиуретановая регулируемая ВСО 150.16.01

Комплект поставки виброопоры ВСО 150.16.01

• Виброопора ВСО 150.16.01- 1 шт.
• Винт М16 – 1 шт.
• Шайба 16 – 1 шт.
• Гайка М16 – 1 шт.
• Технический паспорт – 1 шт.

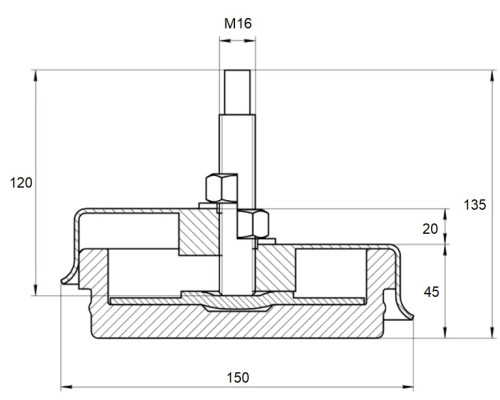

Опора виброизолирующая ВСО 150.16.01 состоит из:

• полиуретановой амортизирующей подушки;
• опорного диска;
• верхней опорной крышки-корпуса;
• шпильки;
• гайки;
• шайбы.

При большой толщине станины применяются удлиненные винты М16 (поставляются по специальному заказу).

Порядок установки виброопор ВСО 150.16.01 и техника безопасности

Установка станков и оборудования на виброопоры производится с соблюдением мер безопасности при использовании грузоподъемных механизмов и приспособлений.

Рекомендуется при монтаже виброопор предварительно устанавливать станки на временные основания: металлические или деревянные бруски высотой не менее 65мм, обеспечив статическое положение станка и доступ к местам установки виброопор. После монтажа виброопор станок приподнять для извлечения временных оснований.

• Виброопоры необходимо крепить к оборудованию в местах, где предусмотрены отверстия.
• Поднять станок на высоту при помощи грузоподъемного механизма ( рекомендуется использовать низкоподхватный домкрат), обеспечивающую поставки виброопоры под лапу станка.
• Пропустить винт в крепежное отверстие станины в соответствии с ее конструкцией.
• При помощи подъемного механизма выставить станину на нужную высоту и уровень, а затем, вращая шпильку за верхнюю часть при помощи ключа добиться, чтобы крышка-корпус виброопоры прижалась к плоскости станины.
• После окончательной установки станка по уровню и высоте закрепить станину к виброопоре, накрутив гайку с шайбой на шпильку необходимым моментом затяжки.
• При большей толщине станины применять удлиненные винты (поставляются по специальному заказу).
• В процессе эксплуатации провести повторную выверку станка через 3-4 дня, с момента установки станка на виброопоры.
