Введение:
В сфере станков с ЧПУ (Computer Numerical Control) точное и плавное линейное перемещение имеет решающее значение для достижения исключительных результатов обработки. Одним из жизненно важных компонентов, который вносит вклад в общую производительность и точность станков с ЧПУ, является система линейных направляющих. Эти механические устройства обеспечивают контролируемое линейное перемещение, сохраняя при этом стабильность и точность. В этой статье мы рассмотрим значение линейных направляющих для станков с ЧПУ, их конструкцию, преимущества и влияние на качество обработки.
Понимание линейных направляющих:

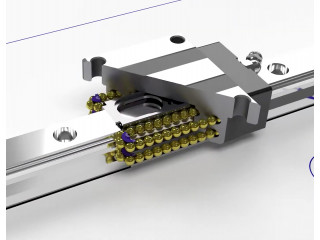

Линейные направляющие, также известные как системы линейного перемещения или линейные подшипники, представляют собой механические узлы, предназначенные для направления и поддержки линейного перемещения в станках с ЧПУ. Они состоят из нескольких ключевых компонентов, включая направляющие, узлы каретки и циркулирующие шарикоподшипники или тела качения. Направляющие обеспечивают гладкий и жесткий путь для перемещения каретки, обеспечивая точное линейное движение.
Преимущества линейных направляющих в станках с ЧПУ:
Точность и аккуратность: линейные направляющие обеспечивают высокую точность позиционирования, сводя к минимуму любые отклонения при перемещении осей станка. Такая точность жизненно важна для достижения жестких допусков и обеспечения точности обрабатываемых деталей.
Жесткость и стабильность: конструкция линейных направляющих обеспечивает превосходную жесткость, противодействуя прогибу и сохраняя стабильность даже при высоких нагрузках или силах резания. Такая стабильность предотвращает вибрации и обеспечивает стабильность результатов обработки.
Плавная и бесшумная работа: линейные направляющие, оснащенные телами качения или шарикоподшипниками с рециркуляцией, обеспечивают плавное и бесшумное движение. Эта характеристика особенно важна для станков с ЧПУ, работающих в условиях повышенного шума или требующих оптимальной чистоты поверхности.
Долговечность и прочность: линейные направляющие рассчитаны на длительное использование в сложных условиях обработки на станках с ЧПУ. Они изготавливаются из высококачественных материалов, таких как закаленная сталь или нержавеющая сталь, и включают в себя современные механизмы уплотнения для защиты от загрязнений, обеспечивая длительный срок службы.
Типы линейных направляющих:
Профильные направляющие: в этих линейных направляющих используются профильные рельсы и рециркуляционные шарикоподшипники (каретки), обеспечивающие высокую грузоподъемность и жесткость. Они обычно используются в станках с ЧПУ, где точность и высокие эксплуатационные характеристики имеют первостепенное значение.
Круглые (цилиндрические) направляющие: в направляющих с круглыми рельсами используются цилиндрические рельсы и тела качения для обеспечения плавного движения с низким коэффициентом трения. Они подходят для процессов, требующих компактных конструкций и умеренной грузоподъемности.
Направляющие с игольчатыми роликами: игольчатые направляющие оснащены игольчатыми подшипниками для компактных и легких решений в области линейного перемещения. Они часто используются в станках с ЧПУ, где приоритет отдается оптимизации пространства и низкому трению.
Направляющие с перекрестными роликами: в направляющих с перекрестными роликами используются перекрестные роликоподшипники, обеспечивающие высокую жесткость и точность. Они обычно используются в станках с ЧПУ, требующих исключительной точности, например, в прецизионном шлифовальном или контрольном оборудовании.
Влияние на качество обработки:
Качество линейных направляющих напрямую влияет на производительность и точность станков с ЧПУ. Обеспечивая стабильное и точное линейное перемещение, линейные направляющие гарантируют стабильность и повторяемость результатов обработки. Они минимизируют ошибки, снижают количество брака и повышают общую производительность. Плавная работа линейных направляющих также улучшает качество обработки поверхности, что приводит к получению более качественных обработанных деталей.
Заключение:
Линейные направляющие являются незаменимыми компонентами станков с ЧПУ, обеспечивающими точное и надежное линейное перемещение. Их жесткость, точность, плавность работы и долговечность способствуют повышению общей производительности и точности станка. Инвестируя в высококачественные линейные направляющие и выбирая подходящий тип для конкретных задач ЧПУ, производители могут расширить свои возможности обработки, добиться более жестких допусков и производить детали высшего качества. Использование передовых линейных направляющих - это ключевой шаг на пути к достижению совершенства в обработке на станках с ЧПУ и удовлетворению растущих требований современного производства.
