Опоры для шарико-винтовых передач (ШВП) являются важным элементом в системах линейного перемещения, применяемых в станках с ЧПУ, автоматизированных модулях, сборочных линиях и других механических узлах. Их задача — обеспечить надёжную фиксацию винта, снизить вибрации, компенсировать осевые смещения и повысить точность работы всей конструкции.
Компания СМТЕХ-БЕЛ поставляет опоры ШВП различных типов и размеров, обеспечивая техническую поддержку и доставку по Минску и всей территории Республики Беларусь. Мы работаем с производственными предприятиями, инженерами, конструкторами и интеграторами автоматизации.
Назначение опор ШВП
Опоры ШВП выполняют следующие функции:
- Фиксация одного или обоих концов винта
- Поддержка осевых и радиальных нагрузок
- Компенсация тепловых расширений и монтажных погрешностей
- Снижение вибраций и люфтов
- Обеспечение точной и стабильной работы привода

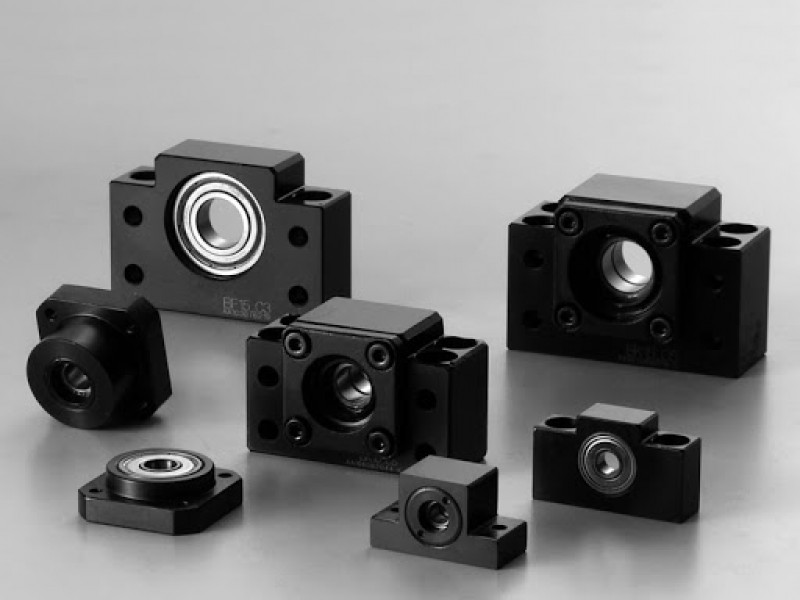

Типы опор ШВП и их особенности
| Тип опоры | Обозначение | Назначение | Особенности |
|---|---|---|---|
| Фиксирующая | BK, FK, EK | Жёсткая фиксация одного конца винта | Встроенные радиальные и упорные подшипники, высокая точность |
| Свободная | BF, FF, EF | Поддержка второго конца винта | Компенсация осевых смещений, упрощённая конструкция |
| Компактная | WBK, DBK | Использование в ограниченном пространстве | Минимальные габариты, интеграция в корпус оборудования |
| С фланцем | FK, FF | Монтаж на плоскую поверхность | Удобство установки, надёжная фиксация |
Критерии выбора опоры ШВП
При подборе опоры необходимо учитывать:
- Диаметр и длину винта
- Тип и величину нагрузки: осевая, радиальная, комбинированная
- Требуемую точность позиционирования
- Тип привода: шаговый, сервопривод, электрошпиндель
- Условия эксплуатации: температура, вибрации, загрязнение
- Габаритные ограничения конструкции
Интеграция опор в конструкцию
Для надёжной работы ШВП важно правильно интегрировать опоры в механическую систему. Это включает:
- Обеспечение точной соосности между опорами и винтом
- Применение прецизионных посадочных мест
- Использование качественного крепежа и монтажных элементов
- Учет тепловых расширений и компенсационных зазоров
- Проверку на отсутствие перекосов и напряжений при сборке
Области применения опор ШВП
Опоры ШВП применяются в следующих типах оборудования:
- Станки с числовым программным управлением (ЧПУ)
- Линейные модули и портальные системы
- Автоматизированные сборочные линии
- Прецизионные измерительные установки
- Медицинское и лабораторное оборудование
Вывод
Правильный выбор и установка опор ШВП — это залог стабильной, точной и долговечной работы всей механической системы. Компания СМТЕХ-БЕЛ предлагает широкий ассортимент опор, технические консультации и поставку по всей Беларуси. Мы помогаем интегрировать компоненты в реальные проекты, обеспечивая надёжность и эффективность.
