Введение:
Трапецеидальные винты и гайки являются важнейшими механическими компонентами, играющими жизненно важную роль в различных отраслях промышленности, от производства и автоматизации до транспорта и строительства. Эти резьбовые системы предназначены для преобразования вращательного движения в линейное, обеспечивая точное позиционирование и эффективную передачу энергии. В этой статье мы рассмотрим механику трапецеидальных винтов и гаек, их различные типы и широкое применение.
Механика трапецеидальных винтов и гаек:
Трапецеидальные винты и гайки работают на основе принципов винтового движения. Винт, имеющий трапецеидальный профиль резьбы, зацепляется с соответствующей гайкой, имеющей аналогичную резьбу. Когда к винту прикладывается вращательное усилие, он продвигается или втягивается линейно, в зависимости от направления вращения. Трапециевидная форма резьбы обеспечивает большую площадь контакта, что гарантирует высокую несущую способность и эффективность передачи энергии.
Типы трапецеидальных винтов:
a) Трапецеидальные винты с одним стартом: Трапецеидальные винты с одним стартом имеют одну резьбу, проходящую по всей длине винта. Они обычно используются в системах, требующих умеренной точности и грузоподъемности, например, в промышленном оборудовании и системах позиционирования.
b) Многозаходные трапецеидальные винты: Многозаходные трапецеидальные винты имеют несколько витков резьбы, идущих параллельно друг другу. Такая конструкция обеспечивает более быстрое линейное перемещение и повышенную грузоподъемность. Многозаходные трапецеидальные винты находят применение в высокоскоростных системах позиционирования, узлах ведущих винтов и тяжелом оборудовании.
в) Прецизионные прокатные трапецеидальные винты: Прецизионные прокатные трапецеидальные винты изготавливаются методом холодной прокатки, в результате чего получается высококачественный и точный профиль резьбы. Эти винты обеспечивают повышенную точность, уменьшенный люфт и повышенную долговечность. Прецизионные трапецеидальные винты обычно используются в приложениях, требующих высокой точности, таких как станки с ЧПУ, 3D-принтеры и оптическое оборудование.
Типы трапецеидальных гаек:
a) Стандартные трапецеидальные гайки: Стандартные трапецеидальные гайки имеют простую конструкцию с соответствующей резьбой для зацепления с трапецеидальным винтом. Они универсальны и широко используются в различных приложениях, где требуется линейное перемещение и позиционирование.

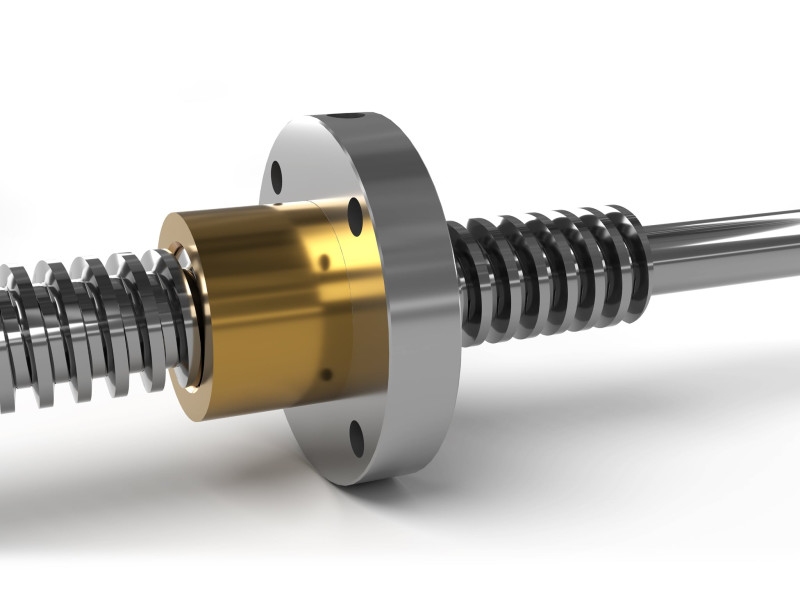

b) Трапецеидальные гайки с фланцем: Фланцевые трапецеидальные гайки имеют удлиненный фланец, который служит опорой и направляющей для винта. Такая конструкция обеспечивает повышенную стабильность, поддержку осевой нагрузки и улучшенное выравнивание. Фланцевые трапецеидальные гайки обычно используются в тех областях применения, где важны точное выравнивание и плавность линейного перемещения, например, в фрезерных станках с ЧПУ, линейных приводах и робототехнике.
в) Трапецеидальные гайки с антизазором: В противозазорных трапецеидальных гайках используются специальные механизмы для минимизации или устранения люфта, который представляет собой зазор или люфт между резьбой винта и гайки. Эти гайки обеспечивают точное позиционирование, снижение вибрации и улучшенную повторяемость. Антилюфтовые трапецеидальные гайки используются в приложениях, требующих высокой точности и минимальных ошибок позиционирования, например, в метрологических приборах, оптических системах и научном оборудовании.
Области применения трапецеидальных винтов и гаек:
a) Оборудование с ЧПУ: Трапецеидальные винты и гайки широко используются в станках с числовым программным управлением (ЧПУ), обеспечивая точное и контролируемое линейное движение для перемещения инструментальных головок, рабочих столов и различных осей.
б) Автоматизация и робототехника: Трапецеидальные винты и гайки играют важную роль в системах автоматизации и робототехники, обеспечивая точное позиционирование, линейное управление и повторяющееся движение в таких приложениях, как роботы-комплектовщики, линейные этапы и конвейерные системы.
в) Транспортные системы: Трапецеидальные винты и гайки используются в транспортных системах, включая автомобильное производство, сборку самолетов и погрузочно-разгрузочное оборудование, обеспечивая линейное перемещение.
