Гайка ШВП R08-2.5T2-RSI HIWIN

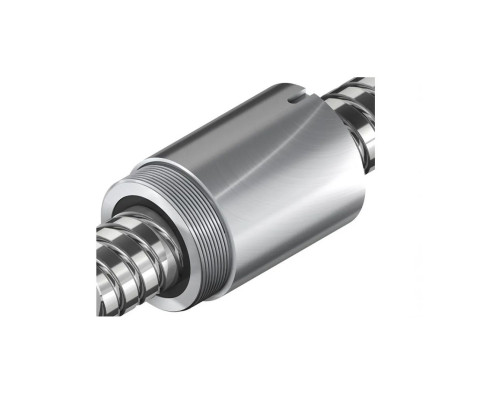

Гайка ШВП HIWIN R08-2.5T2-RSI (Оригинал)

Ультракомпактная прецизионная гайка шарико-винтовой передачи (ШВП) серии RSI от ведущего мирового производителя HIWIN (Тайвань). Эта модель специально разработана для точного позиционирования в условиях жесткого дефицита свободного пространства, обеспечивая минимальные потери на трение и плавный ход на микроперемещениях.

Форм-фактор гайки с круглым фланцем и плоским боковым срезом (тип R) позволяет монтировать её в самые компактные каретки и линейные модули. Широко применяется в прецизионном лабораторном оборудовании, микроэлектронике, 3D-принтерах высокой точности и малогабаритных станках с ЧПУ.

Расшифровка кодировки и параметры R08-2.5T2-RSI

Каждый элемент в артикуле имеет строгое техническое значение:

• R — Правое направление резьбы (Right).
• 08 — Номинальный диаметр винта (8 мм).
• 2.5 — Шаг резьбы за один полный оборот гайки (2.5 мм).
• T2 — Количество рабочих контуров циркуляции шариков (2 контура).
• RSI — Серия по каталогу HIWIN (Круглый фланец со срезом, одинарная гайка, с внутренним типом рециркуляции шариков).

Технические характеристики

Преимущества миниатюрной серии HIWIN RSI

• Высокое разрешение позиционирования: Небольшой шаг (2.5 мм) позволяет добиться ювелирной точности перемещения исполнительного органа при сопряжении с шаговыми или серводвигателями.
• Компактный фланец со срезом: Уплощенная геометрия фланца значительно снижает осевую высоту центра тяжести каретки и позволяет проектировать сверхнизкие линейные модули.
• Плавность хода на малых скоростях: Внутренняя система циркуляции минимизирует пульсации и исключает эффект прерывистого движения (stick-slip эффект), что критично для дозаторов и оптических систем.
• Легкость и низкая инерционность: Минимальный вес узла позволяет снизить требования к мощности приводных двигателей.

Особое предупреждение для миниатюрных ШВП!
Данная гайка использует микроскопические тела качения (диаметр шариков всего 1.2 мм). Работа с ней требует предельной аккуратности. Транспортировочную втулку разрешается извлекать только в момент непосредственной накрутки гайки на оригинальный шлифованный или накатной винт HIWIN 8-го диаметра. Любой перекос при установке приведет к безвозвратному высыпанию шариков.

Область применения

• Медицинская техника: автоматические шприцевые дозаторы, лабораторные центрифуги и анализаторы крови.
• Оборудование для производства и контроля микроэлектроники, полупроводников и плат.
• Высокоточные оптические приборы, системы позиционирования линз и лазерных головок.
• Настольные ювелирные, стоматологические и гравировальные микро-станки с ЧПУ.

У нас вы можете приобрести оригинальную миниатюрную гайку ШВП HIWIN R08-2.5T2-RSI со склада или под заказ. Мы поставляем только сертифицированную продукцию тайваньского бренда, а также предлагаем совместимые миниатюрные винты ШВП и услуги по прецизионной обработке их концов под специализированные микроподшипники.
