Гайка ШВП R12-4B1-RSB HIWIN

Гайка ШВП HIWIN R12-4B1-RSB (Оригинал)

Миниатюрная высокоточная гайка шарико-винтовой передачи (ШВП) серии RSB от ведущего мирового производителя HIWIN (Тайвань). Главной особенностью данной модели является ультракомпактное исполнение и применение байпасной (Bypass) системы рециркуляции шариков, что обеспечивает минимальные радиальные габариты приводного узла.

Конструктивное исполнение серии RSB идеально подходит для интеграции в малогабаритные линейные актуаторы, прецизионные медицинские приборы и специализированные координатные мини-столы, где стандартные фланцевые гайки не помещаются по габаритам. Модель гарантирует высокую жесткость, плавный ход и жесткое позиционирование осей.

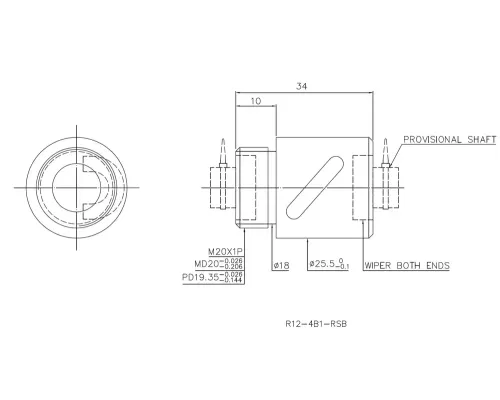

Расшифровка кодировки и параметры R12-4B1-RSB

Каждый элемент в артикуле имеет строгое техническое значение:

• R — Правое направление резьбы (Right).
• 12 — Номинальный диаметр винта (12 мм).
• 4 — Шаг резьбы за один полный оборот гайки (4 мм).
• B1 — 1 рабочий контур циркуляции шариков с байпасным (обводным) типом возврата.
• RSB — Серия по каталогу HIWIN (Компактная одинарная гайка с байпасным типом рециркуляции шариков).

Технические характеристики

Преимущества миниатюрной серии HIWIN RSB

• Ультракомпактный радиальный размер: Байпасный метод возврата шариков позволяет отказаться от выступающих внешних трубок и громоздких фланцев, делая наружный диаметр гайки минимально возможным.
• Оптимальный шаг (4 мм): Обеспечивает хорошую линейную скорость перемещения без необходимости чрезмерно разгонять двигатель, снижая общий нагрев и износ системы.
• Высокая плавность хода: Благодаря плавной траектории байпасного канала шарики перекатываются без микрорывков, что критично для оптических систем и дозаторов высокого класса.
• Прецизионное исполнение: Полное отсутствие люфта (или минимальный контролируемый зазор) обеспечивает повторяемость траектории движения в пределах нескольких микрон.

Особые правила монтажа для серии RSB:
Данная деталь поставляется на пластиковой втулке-оправке. Ни в коем случае не вытаскивайте втулку до начала установки на винт! Любое неосторожное движение приведет к тому, что шарики диаметром 2.0 мм покинут контур возврата. Монтаж осуществляется сопряжением втулки "стык в стык" с резьбовой частью винта ШВП 12-го диаметра и аккуратным накручиванием гайки.

Область применения

• Компактные линейные приводы (актуаторы) и лабораторные роботизированные руки.
• Медицинская техника: инфузионные насосы, томографы, автоматизированные предметные столики микроскопов.
• Оборудование для ювелирной промышленности, лазерной маркировки и гравировки.
• Системы точного позиционирования в полупроводниковой индустрии.

В нашем интернет-магазине вы можете купить оригинальную гайку ШВП HIWIN R12-4B1-RSB с гарантией подлинности (никаких китайских реплик). Мы подберем подходящий винт ШВП 12-го диаметра и выполним прецизионную токарную обработку его концов по вашим чертежам под малогабаритные опорные узлы.
