Гайка ШВП R25-10K4-FSC HIWIN

Гайка ШВП HIWIN R25-10K4-FSC (Оригинал)

Высокоточная фланцевая гайка шарико-винтовой передачи (ШВП) серии FSC от ведущего мирового бренда HIWIN (Тайвань). Имея номинальный диаметр вала 25 мм и увеличенный шаг резьбы 10 мм, данная модель представляет собой идеальное решение для построения высокодинамичных, скоростных и жестких координатных осей в оборудовании средней и крупной категории.

Главная конструктивная особенность серии FSC заключается в классическом использовании внешней системы рециркуляции шариков с помощью высокопрочных возвратных трубок (кассет), закрепленных на корпусе гайки. Четыре рабочих контура (индекс K4) обеспечивают увеличенную площадь контакта и оптимальное распределение сил, гарантируя исключительную плавность хода, эффективный теплоотвод и стабильную точность позиционирования на высоких скоростях вращения.

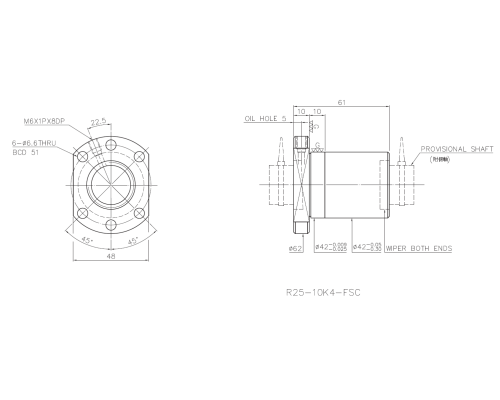

Расшифровка кодировки и параметры R25-10K4-FSC

Маркировка данного промышленного узла содержит полные сведения о его конфигурации:

• R — Правое направление винтовой нарезки (Right).
• 25 — Номинальный диаметр несущего винта (25 мм).
• 10 — Шаг резьбы за один полный оборот гайки (10 мм — для обеспечения высоких скоростей линейного перемещения).
• K4 — Конфигурация контуров (индекс K указывает на внешние возвратные трубки, цифра 4 — на 4 рабочих контура циркуляции шариков для повышенной надежности).
• FSC — Тип исполнения по каталогу HIWIN (Flange, Single, Cassette — Фланцевая, одинарная гайка с кассетным/трубочным типом возврата шариков по стандарту DIN 69051).

Технические характеристики

Преимущества четырехконтурной скоростной ШВП HIWIN R25-10K4-FSC

• Высокая пространственная жесткость: Вал диаметром 25 мм обладает высокой сопротивляемостью к кручению и прогибу, что позволяет использовать длинные винты на широкоформатных станках без риска возникновения критических вибраций.
• Отличная скоростная динамика: Шаг 10 мм позволяет развивать значительную скорость линейного хода при умеренных оборотах приводного двигателя, уменьшая кинетический нагрев всей трансмиссии.
• Повышенный рабочий ресурс (K4): Наличие 4-х полноценных рабочих контуров увеличивает статическую грузоподъемность до 38.74 кН, равномерно распределяя усилия по беговым дорожкам качения шариков.
• Соответствие стандарту DIN: Присоединительные размеры и габариты фланца полностью стандартизированы, что гарантирует совместимость с большинством типовых посадочных блоков и корпусов гаек ШВП.

Особые правила монтажа и эксплуатации:
Изделие поставляется законсервированным в заводской смазке и посаженным на пластиковую втулку-оправку. Категорически запрещается снимать гайку со втулки до момента сопряжения с рабочим винтом! Любой перекос при установке из-за прецизионных зазоров приведет к моментальному высыпанию шариков. Монтаж выполняется строго методом аккуратного перекатывания «стык в стык» со втулки на резьбовую часть обработанного винта 25-го диаметра.

Область применения

• Основные скоростные оси (X и Y) фрезерных портальных станков с ЧПУ по дереву, пластику и легким металлам (с рабочим полем от 1500 мм и более).
• Промышленные координатные комплексы плазменного, лазерного и гидроабразивного раскроя листовых материалов.
• Автоматизированные линии сборки, укладчики, высокоскоростные фасовочные и упаковочные машины.
• Транспортные модули, промышленные роботы-манипуляторы и системы линейного перемещения в тяжелой автоматизации.

В нашем интернет-магазине вы можете купить оригинальную гайку ШВП HIWIN R25-10K4-FSC с официальной гарантией качества. Мы также поставляем прецизионные винты ШВП 25-го диаметра, комплектуем их концевыми опорами (серии BK/BF или FK/FF) и выполняем профессиональную токарную обработку концов винтов по чертежам заказчика на собственном оборудовании.
