Гайка ШВП R40-5K6-FSC HIWIN

Гайка ШВП HIWIN R40-5K6-FSC (Оригинал)

Сверхмощная прецизионная фланцевая гайка шарико-винтовой передачи (ШВП) серии FSC из флагманской технологической линейки Super S от ведущего мирового бренда HIWIN (Тайвань). Разработанная на базе массивного 40-миллиметрового вала с мелким шагом резьбы 5 мм и максимальной конфигурацией из шести рабочих контуров, данная модель представляет собой эталонный силовой узел экстра-класса. Предназначена для приводных осей тяжелого машиностроения, где требуется колоссальное тяговое усилие и микронная точность под экстремальными осевыми нагрузками.

Главным конструктивным преимуществом серии FSC (Super S) является инновационная кассетная система рециркуляции шариков, благодаря которой в узле полностью отсутствуют внешние выступающие трубки возврата. Весь цикл циркуляции тел качения скрыт внутри гладкого цилиндрического тела гайки. Это обеспечивает безупречную радиальную компактность при монтаже в корпуса, снижает внутреннее трение и тепловыделение, а также гарантирует тихий и плавный ход при интенсивных рабочих циклах.

Расшифровка кодировки и параметры R40-5K6-FSC

Маркировка данного промышленного узла содержит исчерпывающие сведения о его конфигурации:

• R — Правое направление винтовой нарезки (Right).
• 40 — Номинальный диаметр несущего винта (40 мм — полностью исключает прогиб и осевое упругое сжатие вала).
• 5 — Шаг резьбы за один полный оборот гайки (5 мм — обеспечивает максимальный выигрыш в силе, редукцию и наивысшее разрешение позиционирования инструмента).
• K6 — Количество рабочих контуров циркуляции шариков (6 полноценных контуров для достижения наивысшей жесткости и равномерного распределения критических нагрузок).
• FSC — Серия по каталогу HIWIN (Flange, Single, Cassette — Фланцевая одинарная гайка серии Super S с кассетным внутренним возвратом шариков по стандарту DIN 69051).

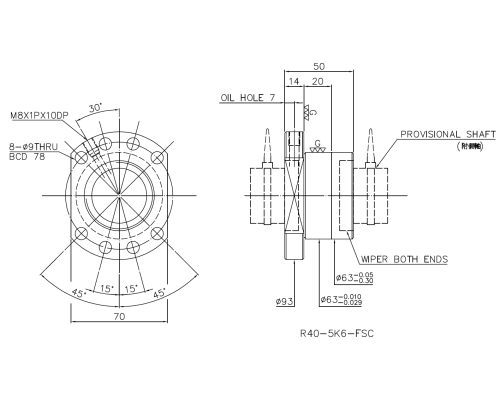

Технические характеристики

Преимущества шестиконтурной силовой ШВП HIWIN R40-5K6-FSC

• Максимальная статическая жесткость (K6): Интеграция сразу 6 рабочих контуров позволяет распределить осевую нагрузку на рекордное количество точек контакта шариков с беговыми дорожками. Статическая грузоподъемность достигает внушительных 85.1 кН, сводя к нулю упругие деформации при тяжелом резании.
• Колоссальное тяговое усилие: За счет мелкого шага (5 мм) и жесткого 40-го вала, узел эффективно преобразует крутящий момент мощных сервомоторов в линейное перемещение, обеспечивая стабильную подачу инструмента даже при глубоком черновом фрезеровании сталей.
• Гладкий цилиндрический профиль: Отсутствие накладных внешних трубок рециркуляции исключает любые риски повреждения или заклинивания элементов при монтаже и позволяет устанавливать гайку в стандартные расточенные корпуса блоков без дополнительной механической доработки.
• Акустический комфорт (Технология Super S): Оптимизированный разворот шариков внутри торцевой кассеты снижает общий уровень шума механизма на 5–7 дБ и эффективно гасит вибрации при постоянной смене направления движения (реверсе).

Правила монтажа и безопасности:
Внимание! Данный узел относится к тяжелому классу прецизионных комплектующих. Гайка поставляется заполненной заводской смазкой и строго на пластиковой транспортировочной втулке. Категорически запрещается стягивать гайку со втулки «в воздух» — из-за минимальных зазоров, веса деталей и мелкого шага резьбы это приведет к мгновенному высыпанию сотен микрошариков. Монтаж выполняется строго методом сопряжения втулки встык к обработанному торцу винта ШВП 40-го диаметра и аккуратным накручиванием по резьбе.

Область применения

• Тяжелые обрабатывающие центры, портальные фрезерные и токарно-карусельные станки с ЧПУ (силовая обработка легированных сталей, чугуна, штамповой оснастки и крупногабаритных пресс-форм).
• Вертикальные оси перемещения (Z) тяжелых порталов, несущие массивные многошпиндельные головы или тяжелое навесное оборудование.
• Высокоточные шлифовальные, плоскошлифовальные и координатно-расточные станки промышленного класса.
• Линейные приводы мощных формовочных машин, прессовое оборудование, исполнительные механизмы термопластавтоматов (ТПА) и силовые актуаторы.

В нашем интернет-магазине представлена исключительно оригинальная продукция HIWIN от официального дилера. Вы можете купить гайку ШВП R40-5K6-FSC со склада с официальной гарантией подлинности. Мы также поставляем прецизионные винты ШВП 40-го диаметра (классы точности IT7 или IT5), подбираем концевые опоры винтов (серии BK/BF, FK/FF) и выполняем качественную токарную обработку концов по чертежам заказчика на собственном специализированном оборудовании.
