Гайка ШВП R50-10K6-FSC HIWIN

Гайка ШВП HIWIN R50-10K6-FSC (Оригинал)

Сверхмощная прецизионная фланцевая гайка шарико-винтовой передачи (ШВП) серии FSC из флагманской технологической линейки Super S от ведущего мирового бренда HIWIN (Тайвань). Разработанная на базе массивного 50-миллиметрового вала с шагом резьбы 10 мм и максимальной конфигурацией из шести рабочих контуров, данная модель представляет собой монументальный силовой узел экстра-класса. Предназначена для приводных осей тяжелого машиностроения, где требуется сочетание колоссального тягового усилия, жесткости и высокой линейной скорости под экстремальными осевыми нагрузками.

Главным конструктивным преимуществом серии FSC (Super S) является инновационная кассетная система рециркуляции шариков, благодаря которой в узле полностью отсутствуют внешние выступающие трубки возврата. Весь цикл циркуляции тел качения скрыт внутри гладкого цилиндрического тела гайки. Это обеспечивает безупречную радиальную компактность при монтаже в корпуса, снижает внутреннее трение и тепловыделение, а также гарантирует тихий и плавный ход при интенсивных рабочих циклах.

Расшифровка кодировки и параметры R50-10K6-FSC

Маркировка данного промышленного узла содержит исчерпывающие сведения о его конфигурации:

• R — Правое направление винтовой нарезки (Right).
• 50 — Номинальный диаметр несущего винта (50 мм — гарантирует максимальную сопротивляемость к изгибу, кручению и волновым вибрациям).
• 10 — Шаг резьбы за один полный оборот гайки (10 мм — обеспечивает высокую линейную скорость перемещения тяжелых узлов при оптимальных оборотах привода).
• K6 — Количество рабочих контуров циркуляции шариков (6 полноценных контуров для достижения наивысшей статической жесткости и долговечности).
• FSC — Серия по каталогу HIWIN (Flange, Single, Cassette — Фланцевая одинарная гайка серии Super S с кассетным внутренним возвратом шариков по стандарту DIN 69051).

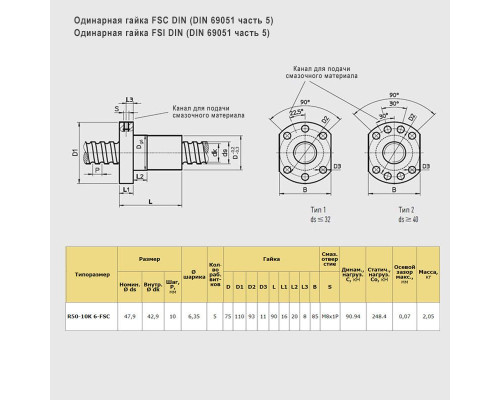

Технические характеристики

Преимущества шестиконтурной силовой ШВП HIWIN R50-10K6-FSC

• Максимальная статическая жесткость (K6): Интеграция сразу 6 рабочих контуров позволяет распределить огромную осевую нагрузку на рекордное количество точек контакта крупных шариков (6.35 мм) с беговыми дорожками винта. Статическая грузоподъемность достигает внушительных 138.6 кН, сводя к нулю упругие деформации.
• Исключительная устойчивость 50-го вала: Массивный диаметр винта полностью исключает риски прогиба или критической вибрации приводного вала даже на сверхдлинных пролетах (до 4–5 метров и более), что необходимо для тяжелых портальных систем.
• Удобство интеграции (Гладкий корпус): Отсутствие накладных внешних трубок рециркуляции исключает любые риски повреждения или заклинивания элементов при монтаже и позволяет устанавливать гайку в стандартные расточенные корпуса блоков без дополнительной механической доработки.
• Акустический комфорт (Технология Super S): Оптимизированный разворот шариков внутри торцевой кассеты снижает общий уровень шума механизма на 5–7 дБ и эффективно гасит вибрации при интенсивной динамике и частой смене направлений хода.

Правила монтажа и безопасности:
Внимание! Данный узел относится к сверхтяжелому классу прецизионных комплектующих. Гайка поставляется заполненной заводской смазкой и строго на пластиковой транспортировочной втулке. Категорически запрещается стягивать гайку со втулки «в воздух» — из-за минимальных зазоров, веса деталей и крупных тел качения это приведет к мгновенному высыпанию шариков. Монтаж выполняется строго методом сопряжения втулки встык к обработанному торцу винта ШВП 50-го диаметра и аккуратным накручиванием по резьбе.

Область применения

• Крупногабаритные обрабатывающие центры, портальные фрезерные станки тяжелого класса (обработка сталей, чугунного литья, крупноформатных пресс-форм, штампов и штамповой оснастки).
• Промышленные портальные комплексы лазерного, плазменного и гидроабразивного раскроя листового металла с большой зоной обработки.
• Тяжелые автоматизированные транспортные системы, паллетайзеры, роботы-перекладчики и подъемные координатные механизмы высокой грузоподъемности.
• Гидравлические и механические прессы, формовочные машины, силовые актуаторы и исполнительные механизмы термопластавтоматов (ТПА).

В нашем интернет-магазине представлена исключительно оригинальная продукция HIWIN от официального дилера. Вы можете купить гайку ШВП R50-10K6-FSC со склада с официальной гарантией подлинности. Мы также поставляем прецизионные винты ШВП 50-го диаметра (классы точности IT7 или IT5), подбираем концевые опоры винтов и выполняем качественную токарную обработку концов по чертежам заказчика на собственном специализированном оборудовании.
