Винт ШВП R12-4-0.05 HIWIN

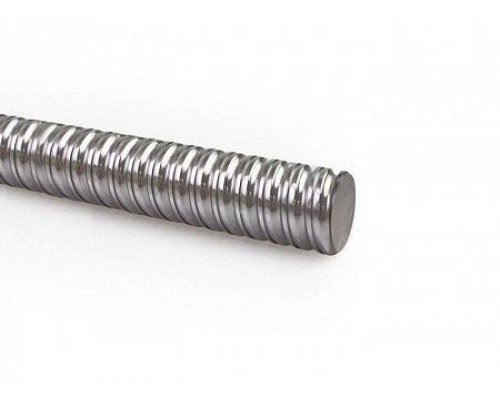

Винт ШВП HIWIN R12-4-0.05 (Оригинал)

Прецизионный накатной приводной винт шарико-винтовой передачи (ШВП) от ведущего мирового бренда в области приводной техники HIWIN (Тайвань). Имея номинальный наружный диаметр 12 мм и шаг резьбы 4 мм, данный вал представляет собой идеальное решение для компактных координатных осей. Он обеспечивает существенно более высокую жесткость и нагрузочную способность по сравнению с 8- и 10-миллиметровыми микросериями, сохраняя при этом минимальные радиальные габариты.

Винт изготавливается методом холодной накатки на прецизионных автоматизированных линиях завода HIWIN. Данная технология позволяет добиться исключительной шероховатости и высокой поверхностной твердости беговых дорожек. Оптимальный шаг резьбы 4 мм гарантирует высокую плавность хода, отличный КПД трансмиссии (до 90%) и сбалансированное соотношение между скоростью линейного перемещения и точностью позиционирования.

Расшифровка кодировки винта R12-4-0.05

Технические характеристики шпинделя строго зафиксированы в его заводской маркировке:

• R — Правое направление винтовой нарезки (Right).
• 12 — Номинальный наружный диаметр винта (12 мм).
• 4 — Шаг резьбы за один полный оборот гайки (4 мм — шаг, оптимизированный под высокую точность с сохранением хорошей динамики холостых ходов).
• 0.05 — Класс точности по каталогу HIWIN (Транспортный класс точности C7, гарантирующий максимальное отклонение резьбы не более 0.05 мм на каждые 300 мм длины винта).

Технические характеристики

Преимущества приводного винта HIWIN 12x4

• Оптимальный баланс жесткости и габаритов: Вал диаметром 12 мм значительно лучше сопротивляется прогибу и кручению, чем микровинты, что позволяет использовать его на осях длиной до 800–1000 мм в малогабаритных станках.
• Высокое разрешение позиционирования: Шаг 4 мм позволяет осуществлять прецизионный контроль линейного перемещения с минимальной дискретностью, что делает узел отличным выбором для высокоточного оборудования.
• Низкий коэффициент трения: Идеальное финишное качество полировки дорожек качения после накатки снижает сопротивление движению шариков, обеспечивая стабильную работу без заеданий при использовании компактных шаговых двигателей (NEMA 23).
• Высокий ресурс эксплуатации: Уплотнение структуры стали в процессе холодной накатки повышает усталостную прочность беговых дорожек, увеличивая срок службы всей передачи под нагрузкой.

Особые правила транспортировки и механической обработки:
Внимание! До момента окончательной сборки и фиксации на жесткой станине длинномерный винт 12-го диаметра уязвим к изгибающим деформациям. При хранении, транспортировке и распаковке строго избегайте изломных и ударных нагрузок. Хранить винты рекомендуется на ровных горизонтальных ложементах или в вертикальном (подвешенном) положении. Токарная обработка концов под подшипниковые опоры (типа EK/EF10 или BK/BF10) должна выполняться со строго выверенной соосностью на специализированных токарно-шлифовальных станках. Радиальное биение шеек вала приведет к подклиниванию и быстрому выходу гайки из строя.

Область применения

• Компактные настольные станки с ЧПУ (ювелирные, зуботехнические фрезеры, прецизионные граверы, лазерные маркираторы).
• Лабораторное, медицинское и диагностическое оборудование, требующее точных, плавных и тихих линейных перемещений.
• Координатные измерительные машины, оптические столы, системы точного позиционирования сканирующих головок.
• Линейные модули, мини-актуаторы, узлы промышленной автоматизации и робототехники.

В нашем интернет-магазине вы можете купить оригинальный винт ШВП HIWIN R12-4-0.05 как в погонных метрах (метражом), так и заказать услугу по профессиональной токарной обработке концов винта по вашим чертежам. Мы укомплектуем прецизионный узел совместимыми гайками (например, FSI), корпусами для них, муфтами и опорными подшипниковыми блоками.
