Гайка ШВП 4R32-32K2-FSC HIWIN

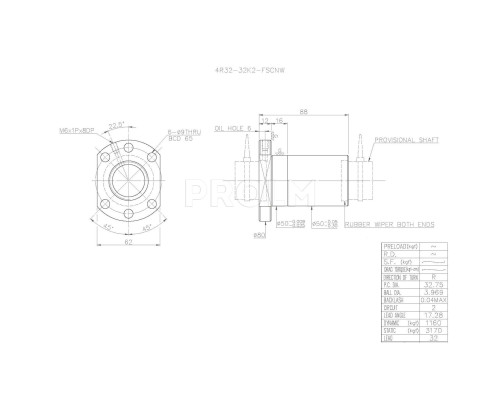

Гайка ШВП HIWIN 4R32-32K2-FSC (Оригинал)

Высокоточная фланцевая гайка шарико-винтовой передачи (ШВП) серии FSC от ведущего мирового производителя HIWIN (Тайвань). Модель представляет собой тяжелый класс высокоскоростных комплектующих: квадратное соотношение диаметра и шага (32 х 32 мм) позволяет развивать огромные линейные скорости перемещения без риска прогиба или критической вибрации винта.

Двухзаходная конструкция гайки обеспечивает жесткость и высокую нагрузочную способность. Интегрированная кассетная система рециркуляции шариков спроектирована под жесткие динамические циклы, что делает эту модель идеальным выбором для тяжелых координатных столов, лазерных комплексов раскроя металла и высокопроизводительных промышленных роботов.

Расшифровка кодировки и параметры 4R32-32K2-FSC

Каждый элемент в артикуле имеет строгое техническое значение:

• 4 — Количество заходов резьбы винта (двухзаходная геометрия для работы со сверхбольшим шагом).
• R — Правое направление резьбы (Right).
• 32 — Номинальный диаметр винта (32 мм).
• 32 — Шаг резьбы за один полный оборот гайки (32 мм).
• K2 — Количество рабочих контуров циркуляции шариков (2 контура с кассетным возвратом).
• FSC — Серия по каталогу HIWIN (Фланцевая, одинарная, с кассетным/торцевым типом рециркуляции шариков).

Технические характеристики

Преимущества высокоскоростной серии HIWIN FSC (размер 32х32)

• Экстремальная скорость без вибрации: Шаг 32 мм позволяет перемещать узел на 32 мм всего за один оборот привода. Это исключает необходимость раскручивать винт до критических оборотов, защищая длинные валы от волновой вибрации.
• Кассетная рециркуляция (Технология Super S): Возврат шариков через торцевые кассеты сглаживает траекторию их движения. На высоких скоростях это снижает уровень шума и устраняет паразитные микровибрации.
• Усиленные тела качения: Использование крупных шариков диаметром 4.762 мм гарантирует высокую стойкость к инерционным ударам при резком реверсе и ускорении тяжелых узлов станка.
• Эффективное уплотнение: Двойные торцевые уплотнители надежно удерживают консистентную смазку внутри гайки и полностью блокируют попадание металлической стружки, деревянной или композитной пыли.

Внимание! Ограничения по монтажу и безопасности:
Из-за крутого угла подъема резьбы (шаг 32 мм) данная пара обладает абсолютной обратимостью. Под действием силы тяжести (при вертикальной установке) гайка мгновенно скатывается вниз. Вертикальные оси ОБЯЗАТЕЛЬНО должны быть оснащены тормозом двигателя. При установке держите вал строго горизонтально и не вынимайте транспортировочную втулку до момента стыковки с винтом!

Область применения

• Промышленные портальные лазерные, плазменные и гидроабразивные комплексы.
• Высокодинамичные деревообрабатывающие и фрезерные обрабатывающие центры.
• Линейные модули мощных роботов-перекладчиков и паллетайзеров.
• Тяжелое прессовое, упаковочное и автоматизированное сборочное оборудование.

В нашем каталоге представлена исключительно оригинальная продукция HIWIN. Вы можете купить гайку ШВП 4R32-32K2-FSC с официальной гарантией. По вашему техническому заданию мы укомплектуем заказ прецизионным винтом ШВП 32-го диаметра (классы точности IT7 или IT5) и выполним профессиональную обработку концов под опорные узлы.
