Гайка ШВП R32-5K6-FSC HIWIN

Гайка ШВП HIWIN R32-5K6-FSC (Оригинал)

Высокоточная фланцевая гайка шарико-винтовой передачи (ШВП) серии FSC из передовой технологической линейки Super S от ведущего мирового бренда HIWIN (Тайвань). Благодаря сочетанию массивного 32-миллиметрового вала, прецизионного шага резьбы 5 мм и максимальной шероховатости шести рабочих контуров, данная модель представляет собой сверхжесткий силовой узел, разработанный для тяжелых промышленных систем с экстремальными требованиями к точности под нагрузкой.

Конструктивное исполнение серии FSC (Super S) выгодно отличается тем, что в нем полностью отсутствуют внешние выступающие трубки рециркуляции шариков. Траектория возврата тел качения полностью интегрирована внутрь гладкого цилиндрического корпуса гайки посредством торцевых кассет. Это не только гарантирует превосходную компактность при монтаже в посадочные корпуса, но и обеспечивает исключительно тихий, плавный ход и минимальный нагрев на высоких скоростях вращения.

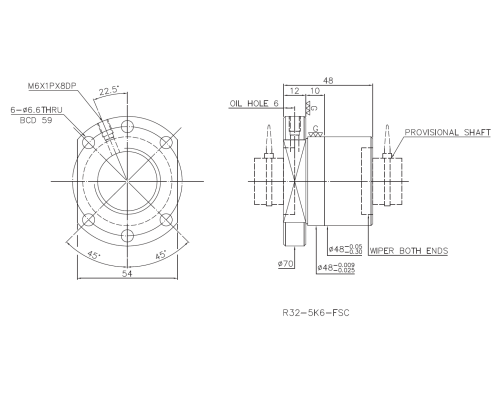

Расшифровка кодировки и параметры R32-5K6-FSC

Маркировка данного узла содержит исчерпывающую техническую информацию:

• R — Правое направление винтовой нарезки (Right).
• 32 — Номинальный диаметр несущего винта (32 мм).
• 5 — Шаг резьбы за один полный оборот гайки (5 мм — эталон для достижения максимального крутящего момента, тягового усилия и микронной точности).
• K6 — Количество рабочих контуров циркуляции шариков (6 полноценных контуров для экстремальной статической жесткости и долговечности).
• FSC — Серия по каталогу HIWIN (Flange, Single, Cassette — Фланцевая одинарная гайка серии Super S с интегрированным кассетным возвратом шариков по стандарту DIN 69051).

Технические характеристики

Преимущества шестиконтурной силовой ШВП HIWIN R32-5K6-FSC

• Гладкий круглый профиль корпуса: Отсутствие накладных внешних элементов полностью исключает риски заклинивания или повреждения трубок и позволяет устанавливать гайку в стандартные расточенные корпуса блоков без фрезерования пазов.
• Колоссальная устойчивость к нагрузкам (K6): 6 рабочих контуров распределяют осевое усилие на максимальное количество точек соприкосновения шариков с беговыми дорожками, что гарантирует огромную статическую грузоподъемность (66.2 кН).
• Высокая осевая жесткость: Вал диаметром 32 мм в сочетании с мелким шагом 5 мм практически полностью исключает упругие деформации и люфты под знакопеременными тяжелыми силами, что критично для прецизионного позиционирования.
• Акустический комфорт (Технология Super S): Оптимизированный плавный разворот шариков внутри торцевой кассеты снижает общий уровень шума механизма на 5–7 дБ даже в условиях интенсивной динамики и постоянного реверса.

Правила монтажа и безопасности:
Изделие поставляется законсервированным в заводской смазке и посаженным на пластиковую втулку-оправку. Категорически запрещается снимать гайку со втулки до момента сопряжения с рабочим винтом! Любой перекос при установке из-за прецизионных зазоров приведет к моментальному высыпанию шариков. Монтаж выполняется строго методом аккуратного перекатывания «стык в стык» со втулки на резьбовую часть обработанного винта 32-го диаметра.

Область применения

• Тяжелые фрезерные обрабатывающие центры с ЧПУ (силовая обработка металлов, штампов, пресс-форм и чугунного литья).
• Высокоточные шлифовальные, токарно-карусельные и координатно-расточные станки промышленного класса.
• Вертикальные оси перемещения (Z) тяжелых порталов станочных комплексов, где требуется надежное удержание веса массивной шпиндельной головы.
• Линейные приводы, формовочные машины, прессовое оборудование и актуаторы систем позиционирования в тяжелом машиностроении.

В нашем интернет-магазине представлена исключительно оригинальная продукция HIWIN. Вы можете купить гайку ШВП R32-5K6-FSC с официальной гарантией. Мы также поставляем прецизионные винты ШВП 32-го диаметра (классы точности IT7 или IT5) и выполняем качественную обработку их концов по вашим чертежам под опорные подшипниковые узлы на собственном оборудовании.
