Гайка ШВП 4R20-20K2-FSC HIWIN

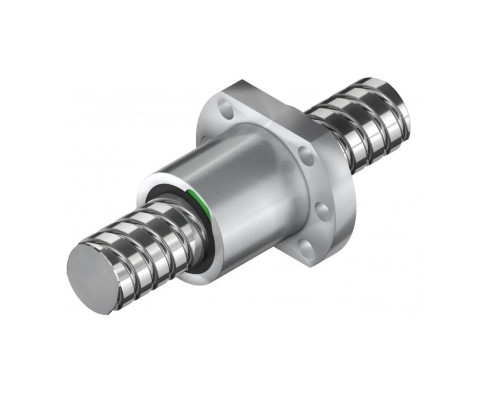

Гайка ШВП HIWIN 4R20-20K2-FSC (Оригинал)

Высокоточная фланцевая гайка шарико-винтовой передачи (ШВП) серии FSC от ведущего мирового производителя HIWIN (Тайвань). Благодаря увеличенному шагу резьбы, данная модель разработана специально для высокоскоростных перемещений и динамичных систем линейного позиционирования.

Двухзаходная конструкция гайки обеспечивает высокую нагрузочную способность при сохранении компактных размеров, а встроенная кассета рециркуляции гарантирует плавный ход на максимальных скоростях. Идеально подходит для динамичных станков с ЧПУ, лазерных комплексов и роботизированных манипуляторов.

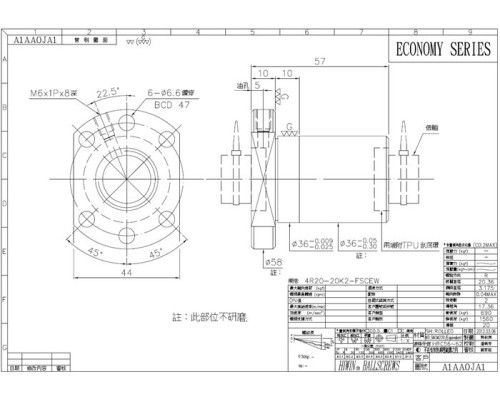

Расшифровка кодировки и параметры 4R20-20K2-FSC

Каждый элемент в артикуле имеет строгое техническое значение:

• 4 — Количество заходов резьбы винта (двухзаходная система с шагом 20 мм).
• R — Правое направление резьбы (Right).
• 20 — Номинальный диаметр винта (20 мм).
• 20 — Шаг резьбы за один оборот (20 мм).
• K2 — Количество рабочих контуров циркуляции шариков (2 контура с кассетным типом возврата).
• FSC — Серия по каталогу HIWIN (Фланцевая, одинарная, с кассетным/торцевым типом рециркуляции шариков).

Технические характеристики

Преимущества высокоскоростной серии HIWIN FSC

• Высокая динамика и скорость: Большой шаг (20 мм) позволяет развивать значительную линейную скорость перемещения при относительно низких оборотах приводного двигателя.
• Кассетная система рециркуляции (Super S): Шарики возвращаются через торцевую кассету, что существенно снижает шум и вибрации на высоких скоростях по сравнению со стандартными вкладышами.
• Равномерное распределение нагрузки: Многозаходная геометрия оптимизирует контакт шариков с беговой дорожкой, продлевая рабочий ресурс узла.
• Компактный круглый фланец со срезом: Упрощает монтаж в ограниченном пространстве кареток и узлов оборудования.

Важное предупреждение по монтажу!
Из-за крутого угла подъема многозаходной резьбы (шаг 20 мм), эта гайка имеет свойство легко скатываться с винта под собственным весом. Будьте предельно осторожны при монтаже: держите винт горизонтально и не удаляйте пластиковую транспортировочную втулку до прямого контакта с резьбой винта. Выпадение шариков из кассетной гайки FSC исправить значительно сложнее!

Область применения

• Высокоскоростные станки для лазерной, плазменной и гидроабразивной резки.
• Многоосевые промышленные роботы, укладчики (Pick and Place) и манипуляторы.
• Деревообрабатывающие и гравировальные центры с высокими требованиями к скорости холостого хода.
• Автоматизированные упаковочные и разливочные линии.

В нашем интернет-магазине вы можете приобрести оригинальную гайку ШВП HIWIN 4R20-20K2-FSC с гарантией от производителя. Мы также поставляем подходящие под нее винты ШВП и выполняем их прецизионную обработку по вашим чертежам на собственном оборудовании.
