Гайка ШВП R32-10K5-FSC HIWIN

Гайка ШВП HIWIN R32-10K5-FSC (Оригинал)

Высокоточная фланцевая гайка шарико-винтовой передачи (ШВП) серии FSC из передовой технологической линейки Super S от ведущего мирового бренда HIWIN (Тайвань). Благодаря сочетанию мощного 32-миллиметрового вала, увеличенного шага резьбы 10 мм и пяти рабочих контуров, данная модель представляет собой силовой узел тяжелого класса, разработанный для высокодинамичных промышленных систем с повышенными требованиями к жесткости.

Конструктивное исполнение серии FSC (Super S) выгодно отличается тем, что в нем полностью отсутствуют внешние выступающие трубки рециркуляции шариков. Траектория возврата тел качения полностью интегрирована внутрь гладкого цилиндрического корпуса гайки посредством торцевых кассет. Это не только гарантирует превосходную компактность при монтаже в посадочные корпуса, но и обеспечивает исключительно тихий, плавный ход и минимальный нагрев на высоких скоростях вращения.

Расшифровка кодировки и параметры R32-10K5-FSC

Маркировка данного узла содержит исчерпывающую техническую информацию:

• R — Правое направление винтовой нарезки (Right).
• 32 — Номинальный диаметр несущего винта (32 мм).
• 10 — Шаг резьбы за один полный оборот гайки (10 мм — стандарт для достижения высокой линейной скорости перемещения тяжелых узлов).
• K5 — Количество рабочих контуров циркуляции шариков (5 полноценных контуров для экстремальной жесткости и распределения точечных нагрузок).
• FSC — Серия по каталогу HIWIN (Flange, Single, Cassette — Фланцевая одинарная гайка серии Super S с интегрированным кассетным возвратом шариков по стандарту DIN 69051).

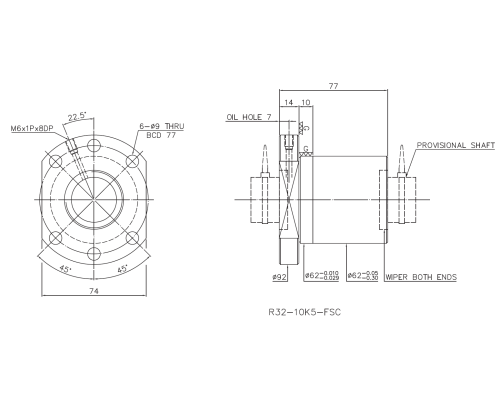

Технические характеристики

Преимущества пятиконтурной скоростной ШВП HIWIN R32-10K5-FSC

• Гладкий круглый профиль корпуса: Отсутствие накладных внешних элементов полностью исключает риски заклинивания или повреждения трубок и позволяет устанавливать гайку в стандартные расточенные корпуса блоков без фрезерования пазов.
• Максимальная грузоподъемность (K5): За счет использования крупных шариков (6.35 мм) и пяти рабочих контуров, узел демонстрирует колоссальную статическую прочность (71.7 кН) и минимизирует упругие деформации под знакопеременными осевыми силами.
• Высокая угловая жесткость: Вал диаметром 32 мм эффективно подавляет критические волновые вибрации и прогибы, что позволяет строить длинные координатные оси (свыше 2–3 метров) для крупноформатного оборудования.
• Акустический комфорт (Технология Super S): Оптимизированный плавный разворот шариков внутри торцевой кассеты снижает общий уровень шума механизма на 5–7 дБ даже в условиях интенсивной динамики холостых ходов.

Правила монтажа и безопасности:
Изделие поставляется законсервированным в заводской смазке и посаженным на пластиковую втулку-оправку. Категорически запрещается снимать гайку со втулки до момента сопряжения с рабочим винтом! Из-за использования крупных тел качения и прецизионных зазоров, любой перекос приведет к высыпанию шариков. Монтаж выполняется строго методом аккуратного перекатывания «стык в стык» со втулки на резьбовую часть обработанного винта 32-го диаметра.

Область применения

• Высокодинамичные портальные координатные столы лазерных, плазменных и гидроабразивных комплексов раскроя металла промышленного масштаба.
• Крупноформатные фрезерные обрабатывающие центры с ЧПУ (деревообработка, обработка легких сплавов и композитов).
• Тяжелые автоматизированные транспортные модули, паллетайзеры и промышленные роботы-перекладчики.

В нашем интернет-магазине представлена исключительно оригинальная продукция HIWIN. Вы можете купить гайку ШВП R32-10K5-FSC с официальной гарантией. Мы также поставляем прецизионные винты ШВП 32-го диаметра (классы точности IT7 или IT5) и выполняем качественную обработку их концов по вашим чертежам под опорные подшипниковые узлы на собственном оборудовании.
