Гайка ШВП R25-5K4-FSC HIWIN

Гайка ШВП HIWIN R25-5K4-FSC (Оригинал)

Высокоточная фланцевая гайка шарико-винтовой передачи (ШВП) серии FSC из передовой линейки Super S от ведущего мирового бренда HIWIN (Тайвань). Сочетание жесткого 25-миллиметрового вала и прецизионного шага резьбы 5 мм обеспечивает максимальное тяговое усилие, исключительную жесткость и микронную точность позиционирования под высокими эксплуатационными нагрузками.

Главной технологической особенностью серии FSC (Super S) является запатентованная кассетная система рециркуляции. В отличие от стандартных серий, здесь полностью отсутствуют внешние выступающие трубки возврата шариков — вся система циркуляции интегрирована внутрь гладкого цилиндрического корпуса гайки. Это обеспечивает идеальную компактность, минимизирует уровень шума и упрощает монтаж, исключая необходимость фрезерования дополнительных пазов в посадочном корпусе оборудования.

Расшифровка кодировки и параметры R25-5K4-FSC

Каждый элемент в артикуле имеет строгое техническое значение:

• R — Правое направление резьбы (Right).
• 25 — Номинальный диаметр винта (25 мм).
• 5 — Шаг резьбы за один полный оборот гайки (5 мм — эталон для достижения максимального крутящего момента, грузоподъемности и точности).
• K4 — Количество рабочих контуров циркуляции шариков (4 полноценных контура для работы в тяжелых режимах).
• FSC — Серия по каталогу HIWIN (Flange, Single, Cassette — Фланцевая одинарная гайка прогрессивной серии Super S с кассетным внутренним возвратом шариков).

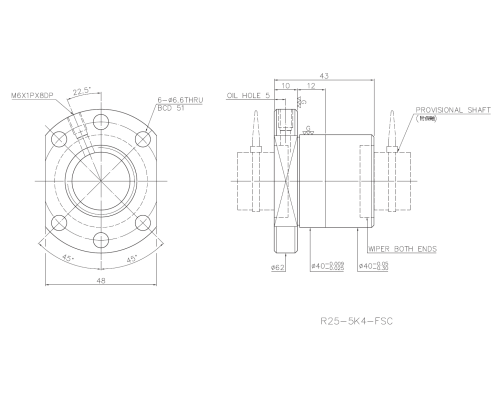

Технические характеристики

Преимущества кассетной гайки HIWIN Super S (R25-5K4-FSC)

• Гладкий цилиндрический корпус: Отсутствие выступающих трубок возврата шариков гарантирует 100% соосность при монтаже в стандартные круглые посадочные отверстия кареток без дополнительной доработки узлов.
• Сниженный уровень шума (до 5–7 дБ): Оптимизированная траектория движения шариков внутри торцевой кассеты Super S сглаживает удары тел качения, делая работу механизма максимально тихой даже при интенсивном реверсе.
• Экстремальная жесткость и тяга: Шаг 5 мм в сочетании с 4 рабочими контурами (индекс K4) обеспечивает превосходное распределение нагрузки и высокое сопротивление осевому давлению, что необходимо для силовой металлообработки.
• Эффективная защита и удержание смазки: Гайка штатно комплектуется износостойкими торцевыми уплотнителями, которые удерживают смазочный материал внутри контуров и надежно блокируют мелкодисперсную пыль или стружку.

Правила монтажа и хранения:
Изделие поставляется законсервированным в заводской смазке и строго на пластиковой транспортировочной оси-втулке. Ни при каких обстоятельствах не снимайте гайку со втулки до момента установки на винт! Монтаж производится исключительно методом перекатывания: совместите пластиковую оправку встык с обработанным концом винта ШВП 25-го диаметра и аккуратно вращайте гайку, переводя её на рабочую резьбу винта. Потеря шариков приводит к выходу прецизионного узла из строя.

Область применения

• Тяжелые силовые фрезерные, токарные и портальные станки с ЧПУ (обработка металлов, пресс-форм, штампов).
• Высокоточные шлифовальные, сверлильные и координатно-расточные станки промышленного класса.
• Оси вертикального перемещения (Z) тяжелых порталов, где требуется жесткое удержание веса шпиндельной головы.
• Линейные модули и актуаторы систем позиционирования в тяжелом машиностроении.

В нашем интернет-магазине вы можете купить оригинальную гайку ШВП HIWIN R25-5K4-FSC со склада с гарантией подлинности. Мы также поставляем прецизионные винты ШВП 25-го диаметра (классы точности IT7 или IT5), подбираем концевые опоры винтов (BK/BF, FK/FF) и выполняем профессиональную токарную обработку концов по чертежам заказчика на собственном оборудовании.
